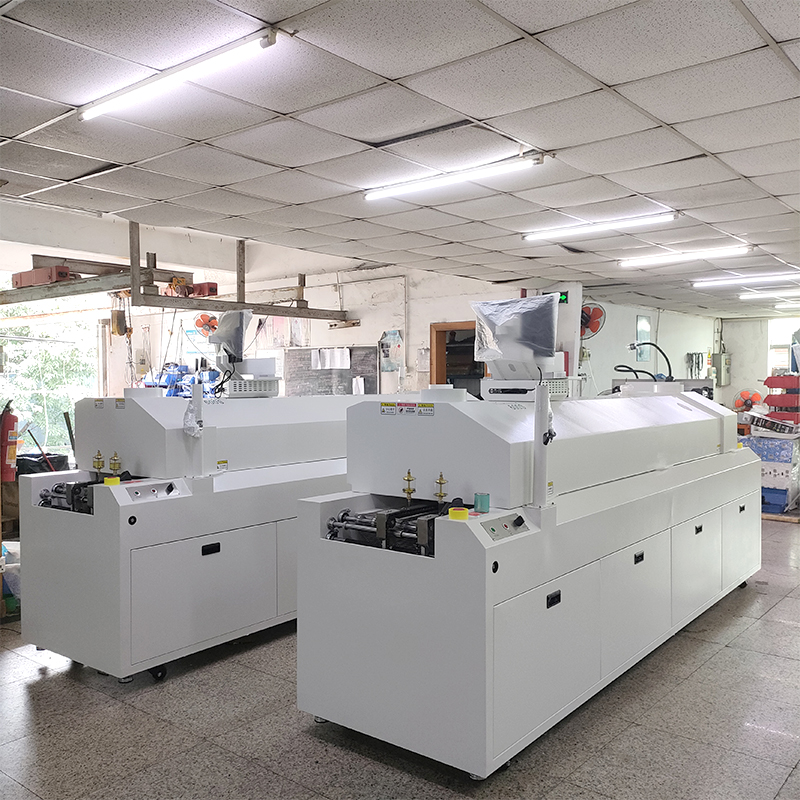

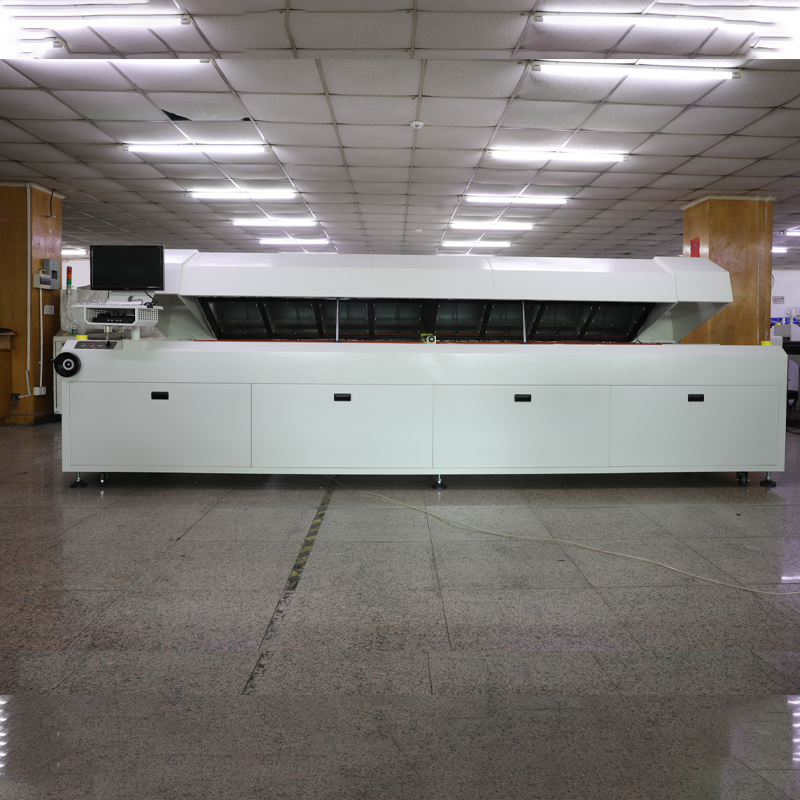

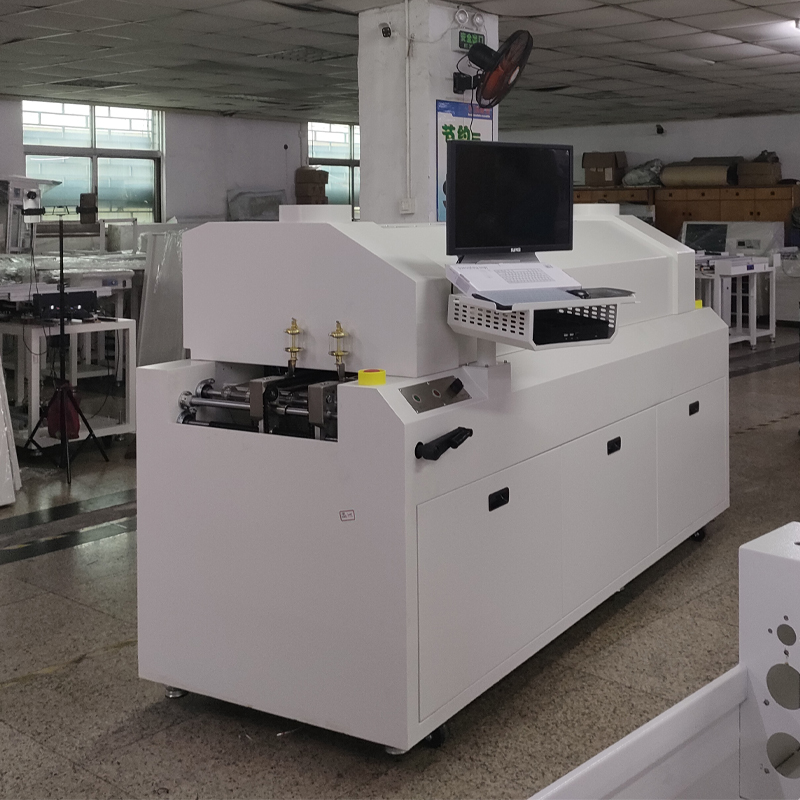

回流焊设备的操作流程与方法

回流焊设备的操作流程与方法主要包括以下步骤：

一、操作前准备

‌设备检查‌

清洁设备内部，确保无杂物残留‌。

检查急停开关是否复位，电源线连接是否稳固。

调整导轨宽度至PCB板适配尺寸‌。

‌参数预设‌

根据焊接需求选择预设温度曲线（如预热区、保温区、回流区、冷却区）‌：

‌预热区‌：60-130℃，防止热冲击损坏元器件‌。

‌保温区‌：120-160℃，挥发助焊剂潮气‌。

‌回流区‌：220-250℃，锡膏熔融形成焊点‌。

‌冷却区‌：快速降温固化焊点‌。

独立调节各温区目标温度及传送带速度‌。

二、焊接流程

‌PCB板预处理‌

均匀涂抹锡膏于焊盘，避免受热不均‌。

贴片机精准安装元器件‌。

‌启动焊接‌

通电开机，选择预设曲线或自定义参数‌。

待各温区达到设定温度（绿灯亮起）后，将PCB放入传送带。

确保PCB连续进板，方向正确且间距适当。

‌回流焊模式运行‌

‌升温区‌：快速升温至预设值，功率越高升温越快‌。

‌保温区‌：温度趋近焊接点，锡膏开始融化‌。

‌焊接区‌：恒温固化焊点（如230℃维持120秒）‌。

‌冷却区‌：自动降温至安全温度。

三、注意事项

‌温度校准‌：使用温度传感器实测温区数据，精细调整参数‌。

‌双面板焊接‌：先完成一面焊接，冷却后再进行另一面‌。

‌安全防护‌：焊接后待温度降至室温再取板，避免烫伤。

‌设备维护‌：定期断电检查，确保风机及传送带运行正常。

无铅技术对回流焊的要求

无铅技术对回流焊设备及工艺提出以下核心要求：

一、设备性能要求

‌温区数量与长度‌

至少需配置‌8个温区‌，优选≥10温区，以满足复杂温度曲线调控需求。

加热区长度越长，越利于温度曲线的精确控制。

‌温度控制精度‌

温度波动需≤±0.2℃，确保焊接稳定性。

传输带横向温差≤±2℃，防止局部过热或冷焊。

‌最高加热能力‌

加热上限需≥250℃，适配无铅焊料高熔点特性（通常245-260℃）。

二、工艺参数规范

‌温度曲线设置‌

‌预热区‌：升温速率0.7-1.5℃/s，避免热冲击‌45；温度100-180℃，时间60-120秒。

‌回流区‌：峰值温度220-250℃，持续时间30-90秒‌27；冷却速率≥6℃/s，减少热应力。

保温区时间比有铅工艺缩短20-30秒，温度提高约10℃。

‌材料适配性‌

焊料需符合‌Rohs标准‌的锡银铜合金；

助焊剂必须为‌无铅专用型‌，卤素含量≤0.1%。

三、质量控制与安全

‌实时监测‌

设备需内置或外接‌温度曲线采集器‌，实时校准炉温。

‌焊后检测‌

强制执行X光检查、剪切测试、拉力测试等全项目检测。

‌安全防护‌

配备酸性气体过滤系统，控制焊接烟雾污染；

操作人员需穿戴防护装备，严格培训无铅工艺风险‌。

‌关键差异‌：相比有铅工艺，无铅回流焊需‌更高温区数量‌（8温区起步）、‌更严温差控制‌（±2℃）、‌更快冷却速率‌（>6℃/s），并匹配专用焊料及助焊剂‌。

回流焊温度曲线在SMT工艺中的作用

回流焊温度曲线在SMT工艺中通过精确控制各阶段温度变化，确保焊接质量与可靠性，其核心作用及技术要点如下：

一、温度曲线的核心作用

‌保障焊接质量‌

优化焊料熔融与润湿过程，防止桥接、虚焊、冷焊等缺陷‌1。

预热区控制热应力，避免元器件开裂或PCB变形（升温斜率≤3℃/s）‌。

冷却区快速固化焊点（降温速率1-4℃/s），减少氧化与晶粒粗化‌。

‌提升生产效率与良品率‌

恒温区（120-160℃）均衡PCB整体温度，消除"立碑"、"灯芯效应"等缺陷‌。

回流区峰值温度与持续时间（如230℃/30-60秒）确保焊点合金层致密性‌。

‌保护元器件与基板‌

避免超温损坏热敏感元件（如超过230℃导致电容失效）‌。

预热区溶剂挥发与助焊剂活化，清除焊盘氧化物‌。

二、工艺优化关键点

‌曲线设计原则‌：

冷却区斜率需与回流区镜像对称，确保焊点结构致密‌。

使用热电偶实测多点温度，校准横向温差（需≤±2℃）‌。

‌缺陷预防‌：

预热过快→锡珠；过慢→氧化；回流不足→虚焊；冷却过慢→焊点发暗‌。

双面板需分面焊接，避免二次受热损伤‌。

回流焊温度曲线是SMT良率的决定性因素，需根据焊膏特性、PCB层数及元件布局动态调整，并通过炉温测试仪持续验证‌。

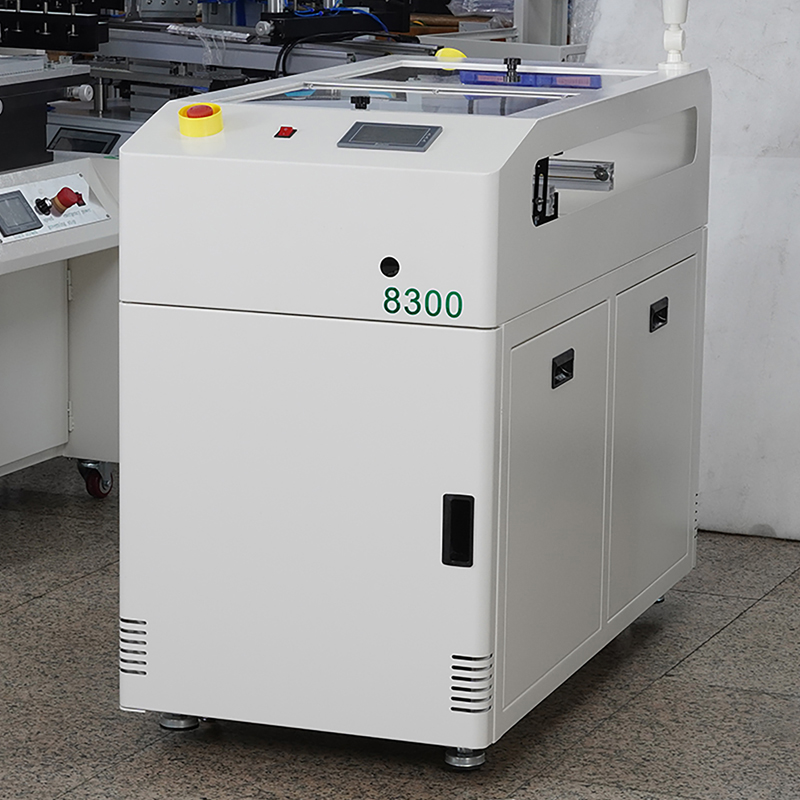

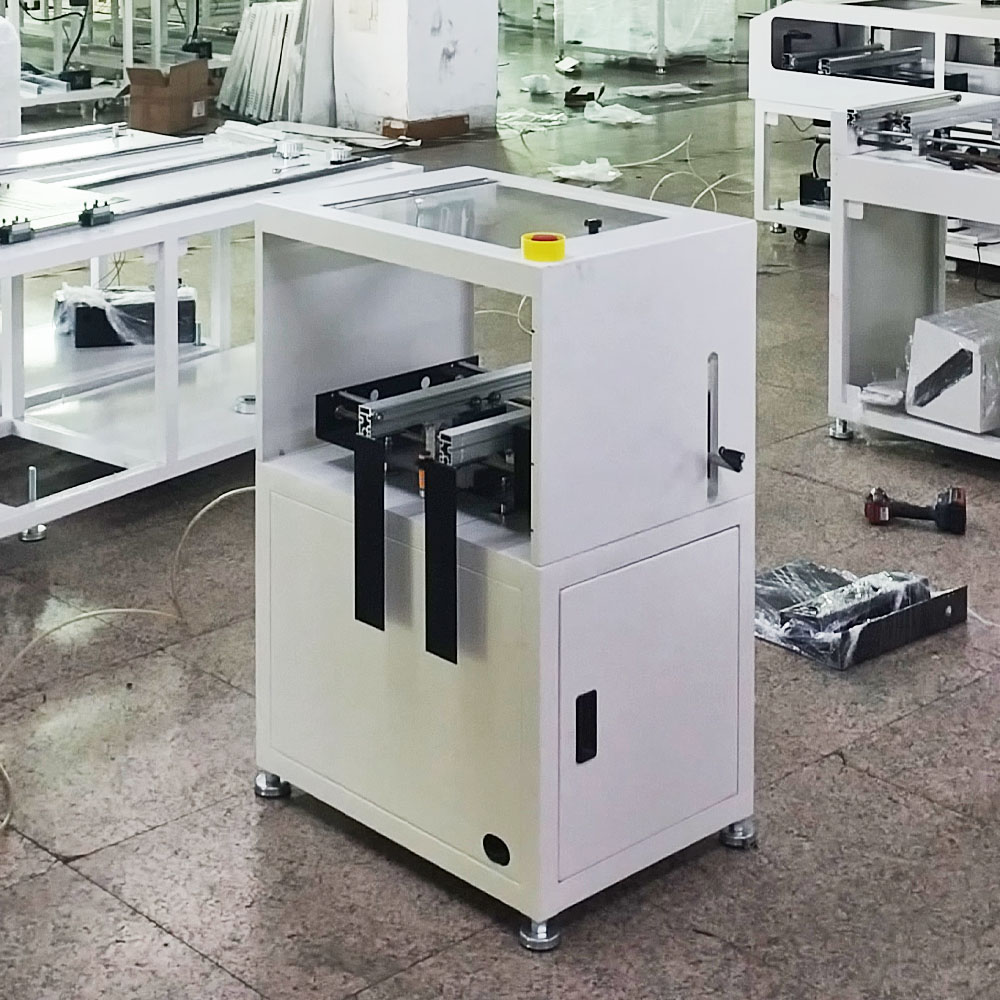

SMT筛选接驳台优势分析

SMT筛选接驳台通过集成智能分拣与缓冲功能，显著提升电子制造产线的效率与品质管控能力，其核心优势如下：

核心功能优势：

1.‌智能分拣与品质隔离‌
通过光电传感器接收AOI/SPI等检测设备的NG信号，自动将缺陷PCB切换至副轨道输送到维修区，避免不良品流入回流焊等关键工序，拦截率可达99%‌23。合格品则通过主轨道直通下道工序，实现全自动品质分流。

2.‌高效双轨并行缓存‌
双轨道设计支持同时缓存多块PCB（典型容量20块），主轨用于正常生产流，副轨作为应急缓存区。当贴片机满负荷或下工序设备故障时，副轨持续收板，维持50%产能，减少停机损失。

SMT移载机是什么

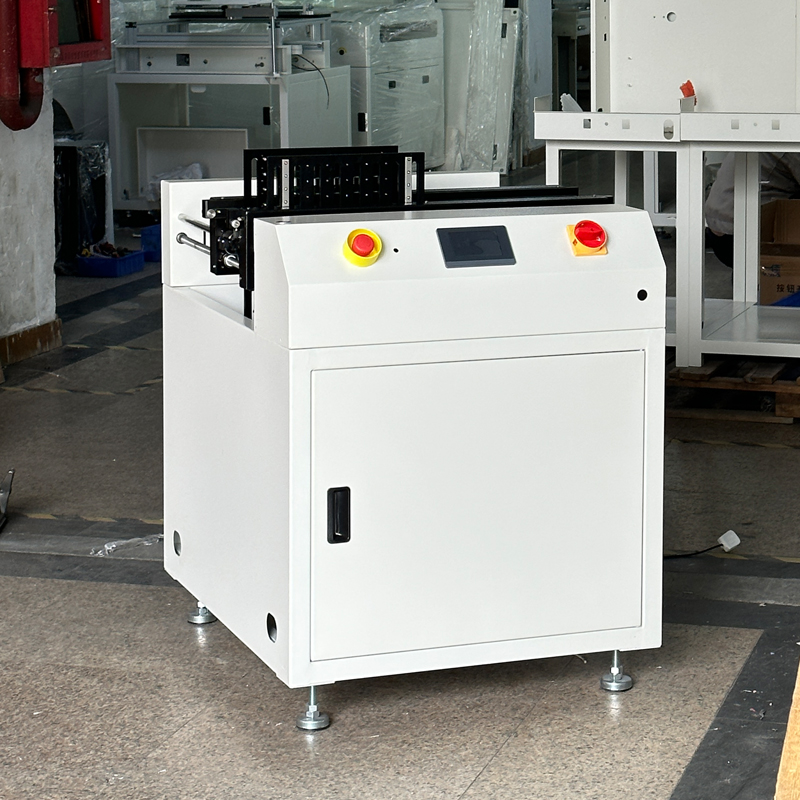

SMT移载机（又称平移机）是SMT生产线中实现轨道错位平移接驳的核心设备，主要用于优化产线布局、提升设备利用率及降低运营成本。

产线轨道动态整合

‌单双轨设备衔接‌
解决单轨贴片机与双轨回流焊/波峰焊之间的轨道错位问题，通过精确平移PCB实现设备无缝对接，避免人工搬运导致的效率损失和品质风险‌。

‌产线分流与合流‌
支持“一进二出”（单轨分双轨）、“二进一出”（双轨合单轨）等模式，灵活适配多线合并或单线拓展的生产需求，例如两条贴片线共用一台回流焊。
