真空回流焊的结构与功能

真空回流焊是 SMT 高端工艺中的高可靠焊接设备，核心是在普通热风回流焊基础上，增加真空腔体与压力控制系统，专门解决焊点空洞、气泡、氧化问题，主要用于汽车电子、功率器件、半导体、军工、5G等高可靠性产品。

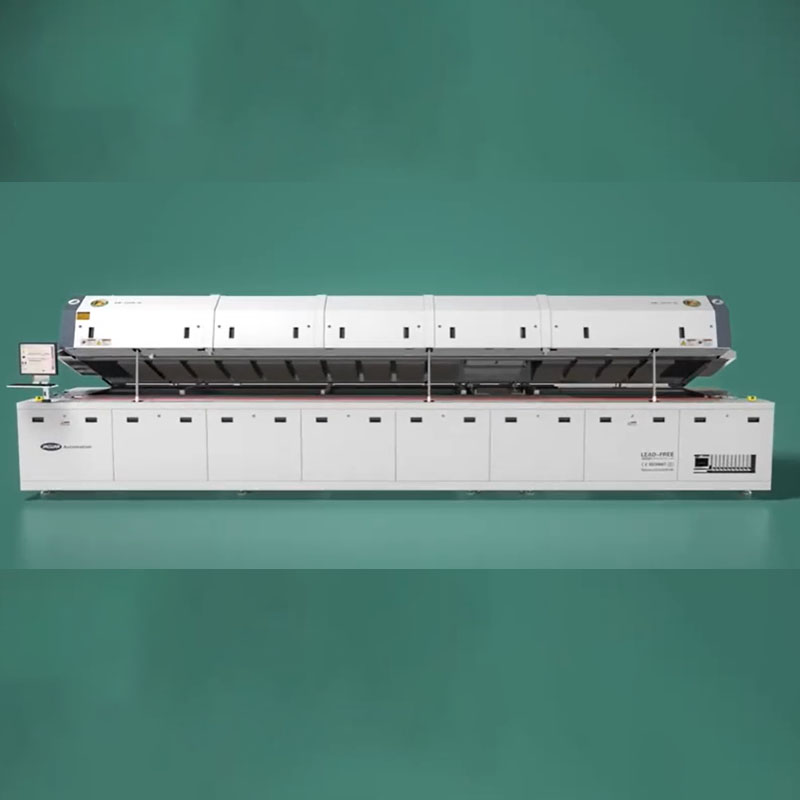

真空回流焊设备

一、核心结构（比普通回流焊多一套真空系统）

1. 真空腔体（核心区别）

· 密封式真空炉腔：高强度、耐高温、高压密封结构

· 双腔设计（高端机型）：装载 / 工艺腔交替，连续生产

· 真空密封：高温密封圈、磁流体密封，保证真空度

2. 真空系统

· 真空泵组：干泵 + 涡轮分子泵，快速抽至1~100Pa（高真空）

· 压力控制系统：精准控压、真空 / 常压快速切换

· 气体置换：抽真空→充氮气 / 甲酸，残氧＜50ppm

· smt贴片设备整线方案的源头制造厂家

3. 加热系统（更高精度）

· 红外 + 热风复合加热

· 多温区独立控温（8~16 区）

· 温度精度 ±0.5~1℃，均匀性极佳

· 峰值温度 350℃+，适配无铅 / 高温焊料

4. 输送系统

· 链条 / 网带 + 平板支撑

· 真空腔内平稳传输，防震动、防偏移

· 伺服控制，定位精准

5. 冷却系统

· 强制水冷 / 风冷

· 可控冷却速率，焊点致密、无热应力

6. 控制系统

· PLC + 触摸屏

· 温度 - 真空 - 压力协同控制

· 实时监控、曲线记录、故障诊断

7. 助焊剂回收

· 真空腔专用回收，防污染、防堵塞

二、核心功能（解决普通回流焊做不到的事）

1. 超低空洞焊接（最大优势）

· 关键阶段抽真空：焊料熔化时快速抽真空

· 气泡膨胀逸出，空洞率从10~20% → ＜1~5%

· 焊点更致密、强度提升 30~50%、热阻降低 15~35%

2. 极低氧环境，防氧化

· 真空 + 氮气 / 甲酸，几乎零氧化

· 润湿性更好、无虚焊、无冷焊

3. 温度更均匀、无温差

· 真空 + 红外 + 热风，加热更均匀

· 适合大尺寸、厚铜板、高密度板

4. 高可靠焊接

· 减少气泡、空洞、偏位、立碑、连锡

· 长期可靠性、抗热疲劳、寿命更长

5. 适配高端工艺

· IGBT、功率模块、汽车电子、半导体封装

· Mini/Micro LED、厚铜板、陶瓷基板

三、工作流程（关键：真空嵌入回流阶段）

1. 进板预热：常压加热、助焊剂活化

2. 回流熔化：温度超熔点，焊料完全液化

3. 真空排气（核心）：快速抽真空→保压→气泡排出

4. 复压致密：恢复压力，焊料充分填充

5. 冷却固化：快速冷却，形成无空洞焊点

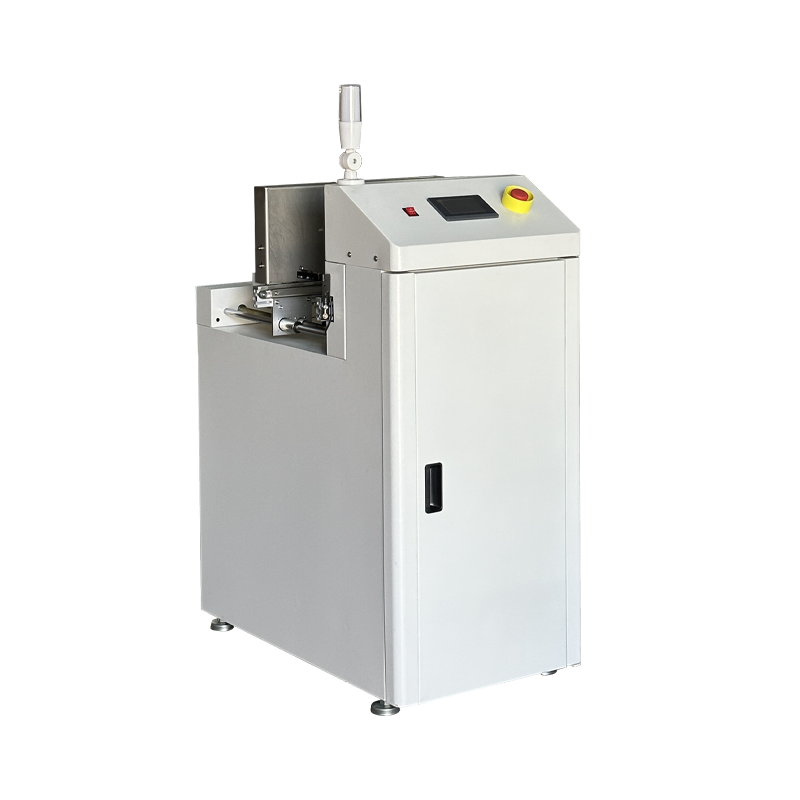

‌SMT叠板机操作流程规范

‌SMT叠板机操作流程规范‌的核心是确保PCB板在收板过程中整齐堆叠、防止错位或损伤，同时保障设备稳定运行与操作人员安全，适用于回流焊后端的自动收板环节。

一、开机前准备

00001.

‌环境与设备检查‌

00002.

· 确认工作区域整洁无杂物，避免异物进入设备传动机构。

· 检查电源连接正常，电压稳定（通常为AC 220V±10%），设备接地良好。

· 查看气源压力是否达标（如适用），一般要求在0.5～0.7MPa之间。

00003.

‌轨道与夹具调整‌

00004.

· 根据PCB板宽度调节收板导轨，确保板子能顺畅滑入且无晃动。

· 调整挡板位置和升降平台初始高度，使第一块PCB准确落位。

00005.

‌防护与静电控制‌

00006.

· 操作人员须佩戴防静电手环或穿戴防静电手套，防止静电击穿敏感元件。

· 确认设备已接地，避免静电积聚引发故障。

二、参数设置（手动模式下完成）

00001.

‌堆叠数量设定‌

00002.

· 在控制面板输入每叠所需PCB数量（如20片/叠），达到设定值后设备自动报警提示换框。

00003.

‌定位与对齐方式选择‌

00004.

· 选择前缘对齐或中心对齐模式，确保堆叠整齐便于后续搬运。

· 启用“微调推杆”功能可纠正轻微偏移，提升堆叠精度。

00005.

‌运行模式切换‌

00006.

· 将操作开关置于“手动”模式，测试升降平台上下动作是否顺畅。

· 确认无异常后切换至“自动”模式，等待前端设备输送PCB。

三、自动收板操作

00001.

‌启动运行‌

00002.

· 前端回流焊或AOI检测完成后，PCB通过传送带自动进入叠板机。

· 设备感应到板边信号后，启动夹持机构将PCB平稳送入堆叠区。

00003.

‌动态堆叠过程‌

00004.

· 每收一片，升降平台自动下降一个板厚高度，保持顶部平面恒定。

· 当达到预设数量时，蜂鸣器报警，设备暂停运行，等待人工取走整叠PCB。

00005.

‌连续作业支持‌

00006.

· 支持多框轮换收板，部分机型配备双工位升降台，实现不停机换框。

四、安全操作与异常处理

· ‌禁止身体部位伸入运行区域‌：设备运转时切勿触碰传送带、升降机构或夹爪。

· ‌遇卡板立即停机‌：若PCB卡滞或错位，按下紧急停止按钮，排除故障后再复位运行。

· ‌定期清洁维护‌：清除轨道粉尘和碎屑，防止影响传感器灵敏度。

· ‌非授权人员不得操作‌：未经培训者严禁上机，避免误操作导致设备损坏或人身伤害。

smt智能设备一览表

SMT贴片机是电子制造行业中最常用的设备之一。为了提高SMT生产线的效率、精度和品质稳定性，SMT贴片机周边设备也在不断更新升级。本文将介绍SMT贴片机常用的12种周边设备及其功能。

一、上板机

上板机又称送板机或上料机，是SMT生产线的起点。它通过接收下位机的需板信号，将PCB自动送到SMT贴片机上，有效节省人力成本。上板机的使用可以避免人工上板过程中的错误和损坏，提高生产线效率和生产品质。

二、下板机

下板机又称收板机或下料机，是SMT生产线的终点。它通过接收上位机的信号，将SMT贴片机上完成的PCB放入料框中，实现自动收板功能，有效节约人力成本。

三、叠板机

叠板机又称折叠机或层叠式送板机，用于SMT生产线的源头。它通过轨道上方的支撑结构，将PCB放置在上面，接收下机位需板信号后，将板两侧的刀片推到传送带上，实现自动上板功能。当接驳台使用时，可用于自动上板和直通功能。

四、吸板机

吸板机用于SMT生产线的源头，通过升降平台、真空吸附系统、平移传动和轨道传输等四个系统，将堆叠的裸板通过真空吸附转移到连接轨道，送到后端设备，实现自动上板功能。它可以与板机或裸板板机一起使用，提高SMT生产线的效率。

五、吸一体上板机

吸一体式上板机结合了自动上板机和吸板机的另一种上板功能。它由材料框架上板和真空吸板上板组成。两种上板模式可任意切换，方便快捷。一台机器可用于单板或双板，提高了生产线的灵活性。

六、多功能缓存器

多功能缓存器用于SMT生产线上的AOI/SPI等待检测设备NG的PCB。根据暂存和维修AOI/SPI等待检测设备给出NG/OK信号，NG的PCB输送到本机上层NG人工确认，如处理轨道，OK的PCB输送到下一道工序。它可以有效地处理SMT生产线上的缺陷品，提高了生产线的效率和品质。
