SMT上板机自动化的流程工作

SMT上板机通过一套自动化的流程工作，基本工作流程可以概括为以下几个步骤：

接收信号：接收到下游设备（如贴片机或印刷机）发出的"需板"信号。

自动送板：自动从存放的PCB板的料框中推出一块板。

精确定位与传输：将PCB板平稳地推送至指定位置。

重复作业：完成后继续准备下一块板，直到所有PCB板被送上生产线或收到停止指令

主要优势

提升效率：自动化连续供板，显著提高SMT生产线的整体节奏和产能。

节约成本：减少对操作工的依赖，降低长期人力成本6。

保障质量：避免人工操作中可能产生的划伤、跌落、污染等风险，保证PCB板在进入精密贴装前的良品率。

灵活稳定：可兼容多种尺寸和厚度的PCB板，并能通过标准信号接口（如SMEMA协议）与其它SMT设备稳定联动。

SMT全自动叠板机裸光面PCB线路板收料

机器有两种功能，直通输送裸板自动收板功能，自动顶板，缩短了收料时间，传送采用6.5mm防静电皮带，使用亚德克薄型气缸托板，机器占地面积小，节省空间。

提高生产效率，实现收板环节全自动化，节省人工，一人可照看多台设备，支持不间断生产。

避免接触保护产品，配合精准定位，有效防刮伤、防卡板，降低板损。

操作便利，PLC+触摸屏控制，操作简单；标准信号接口SMEMA，便于集成；结构紧凑，换框便捷

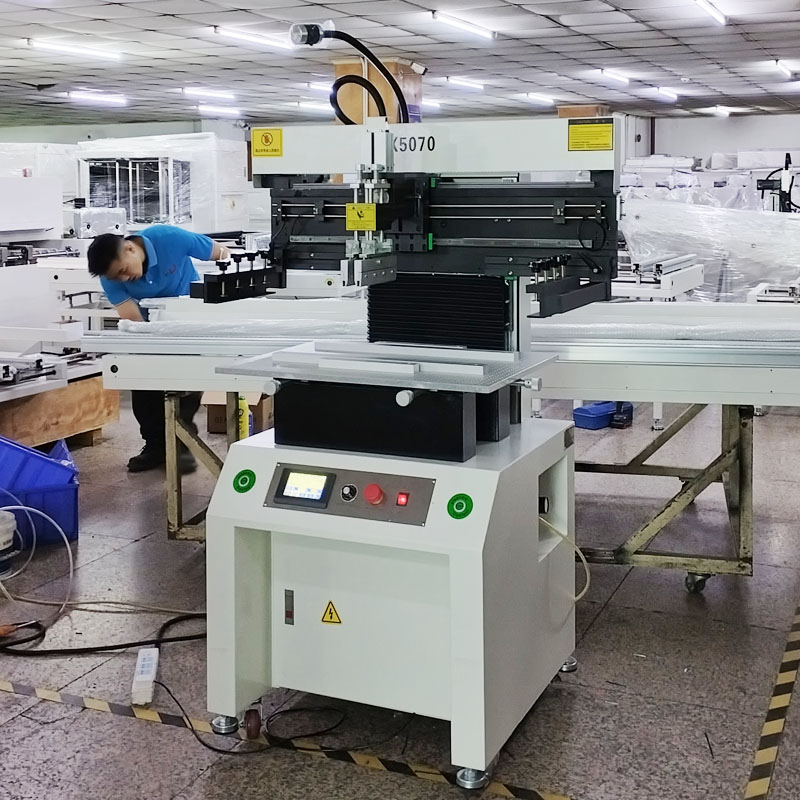

半自动锡膏印刷机优势

1. 高精度与一致性优于手动印刷

稳定的印刷参数：刮刀压力、速度、角度以及印刷行程均由机器控制，确保每一块板的印刷参数完全一致，避免了手动印刷因人而异的操作差异。

均匀的锡膏沉积：确保锡膏厚度均匀，有效减少漏印、少锡、拉尖等缺陷，大幅提升焊接良率（一次通过率）。

2. 生产效率与人工成本优势

提升效率：相比纯手动印刷，省去了人工对准、反复调整、手动刮压等繁琐步骤，单次印刷周期缩短，整体生产效率可提升50%以上。

降低劳动强度：操作员只需完成上/下板和简单对位（视机型），体力消耗和操作难度大大降低，减少因疲劳导致的误差。

一人多机：熟练操作工可同时照顾多台半自动印刷机，优化了人力配置。

3. 灵活性与适应性

快速换线：适用于产品型号多、批量小、换线频繁的生产环境。更换钢网和PCB支撑治具相对简单快捷。

宽泛的兼容性：可处理从微小的01005元件到大型连接器、BGA等各种封装类型的PCB，板尺寸范围也较广。

工艺调整方便：工程师可以方便地在机器上测试和优化印刷参数（如刮刀压力、速度、脱模速度等），非常适合研发、试制和NPI阶段。

4. 成本效益极高

初始投资低：价格通常仅为全自动锡膏印刷机的1/5到1/3，对中小型企业、初创公司或预算有限的产线非常友好。

占地面积小：设备结构紧凑，所需生产空间小。

维护简单成本低：机械结构和电气系统相对全自动机型更简单，维护保养容易，故障率低，备件成本也较低。

升降机在SMT生产线中应用

SMT生产线升降机是表面贴装技术中至关重要的物料转运和衔接设备，能灵活调整电路板（PCB）在不同设备和工序间的高度与位置。

机械结构：机架、升降机构（气缸+导柱）、传送系统（皮带或链条）、宽度调节机构（T型丝杆），稳定支撑、精准导向、高效传输、灵活适应不同板宽。

控制与安全：电控系统（PLC）、传感器（限位开关、检测感应器）。

运行模式：产线高度转换与接驳，提升效率，实现全自动化生产。垂直升降，提升/下降并传送PCB，优化空间，紧凑布局，减少占地面积。工序间缓冲，平衡节拍，提升整线利用率。

SMT生产线升降机通过其精密的机械结构、可靠的控制系统及灵活的运行模式，显著提升了SMT生产的自动化程度、空间利用率和整体效率，是构建高效、柔性SMT产线的关键设备之一。

SMT真空吸板上料机有什么优势

真空吸附的方式也使得取放PCB板的过程非常平稳，定位精度高。

作为一种非接触式的取料方式，能有效避免传统推板和人工插板可能导致的板边磨损、表面压痕或污染，特别适合处理高价值或对表面要求严格的电路板。

吸盘位置可随意调节，能适配多种尺寸的PCB板。对于表面多孔、有大型通孔的，要避开孔位，设备会配备大小型号的吸嘴。

PCB板厚度0.6mm 可以放置300片，适合尺寸50*50-500*350mm,升降机采用刹车马达升降设定，步距可调，有效的缩短上板时间，提高效率；显控、控制面板是采用松下PLC微电脑，操作界面采用触摸屏，配有自己报警系统，封闭式设计，保证最高安全防护，顶部安全盖可以打开，方便维护对机器硬件处理，机器的有四个吸嘴是可调节的，使用磁铁原理，方便移动，不管大板小板可移动吸嘴，保证板子吸住，然后稳固的吸起平衡送到下一个工序，机器使用真空吸，这样不管大板小板安全性能高，特别小板薄板不损坏原器件，使用马达移载方式，起步、停止可加减速设定，输送平稳；机架结构采用钣金焊接，表面喷漆处理，彩色人机界面窗口，吸板机配有标准的 SMEMA信号端口，可与其它任何设备在线连接。
