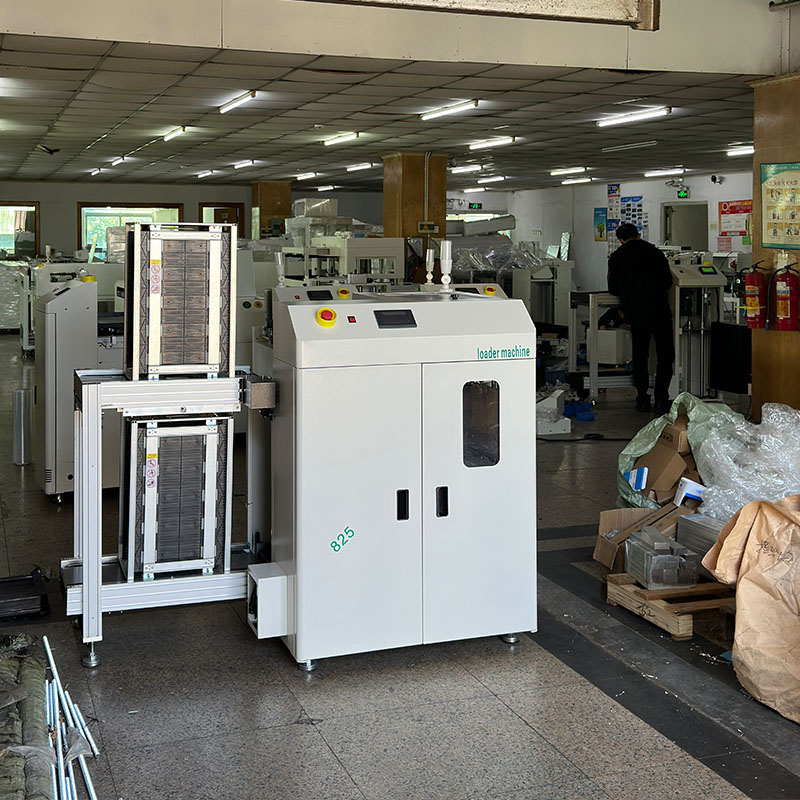

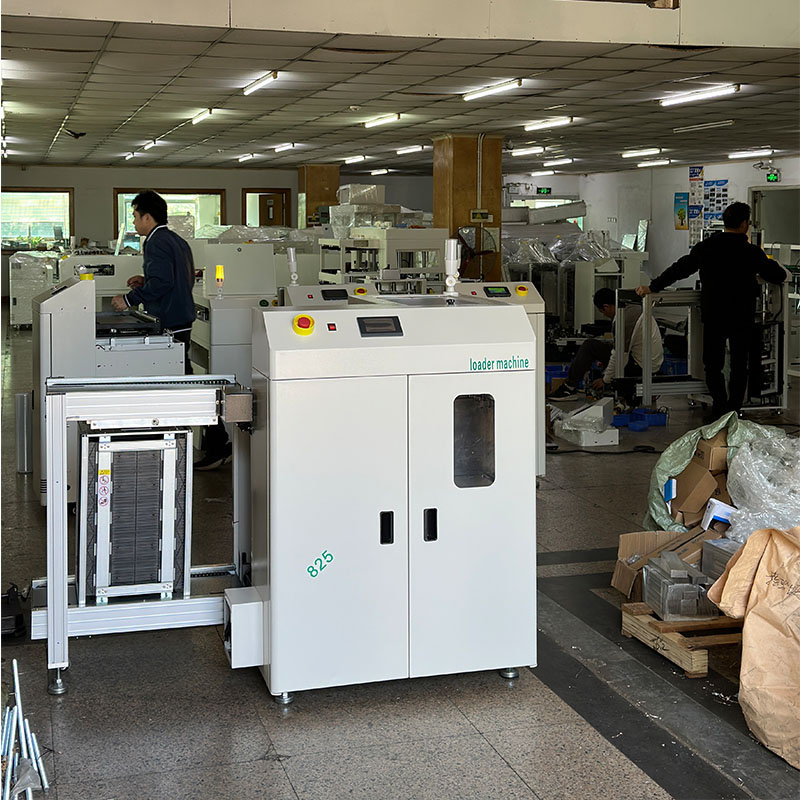

smt吸送一体机

吸送一体机是一款专为SMT生产线设计的高效设备，集真空吸板和送板功能于一体，能够满足单面板和双面板的自动上料需求。它通过真空吸附技术，将PCB板从料框中取出并精准地送至下一道工序。

功能特点

☆ 结实和稳定的设计

☆  PLC控制系统

☆ 轻触式LED薄膜开关或触摸屏两种，控制面板可供选择

☆ 上下气动夹能确保料箱位子更准确

☆ 有效的设计能确保PCB不被撞坏

☆ 自动检测故障代号显示功能

☆ 兼容SMEMA接口

应用场景

SMT吸送一体机广泛应用于电子制造行业的SMT生产线前端，用于自动上板操作，能够显著提高生产效率，节省人力成本。它特别适用于处理双面板和单面板的生产线，能够灵活应对不同类型的PCB板。

升降伸缩接驳台

升降伸缩接驳台‌是一种用于自动化生产线（尤其是SMT贴片线）中，实现PCB板在不同设备或不同高度传送带之间平稳、自动对接与传输的专用设备。它结合了‌升降功能‌和‌伸缩功能‌，可适应不同设备高度差与位置偏移，确保物料（如PCB板）安全、高效传递。

核心特点

‌升降功能‌：通过气缸（如亚德客气缸）+导柱结构实现平稳垂直升降，适应不同设备高度。

‌伸缩功能‌：采用步进电机驱动丝杠或导轨系统，使传送轨道可前后伸缩（如行程达600mm），补偿设备间水平位移。

‌宽度可调‌：支持导轨宽度调节（如50–460mm），适配不同尺寸PCB板。

‌自动控制‌：配备IO信号接口，可与上位系统通信，实现自动启停、状态反馈。

‌稳定传输‌：使用定速马达（如15W台产马达）和扁皮带（如7mm绿色皮带），确保PCB板平稳传送。

典型应用场景

SMT生产线中回流焊前后、印刷机与贴片机之间的PCB板过渡。

高度不一致的两条流水线之间的无缝对接。

自动化仓储、物流分拣系统中的高低位物料转运。

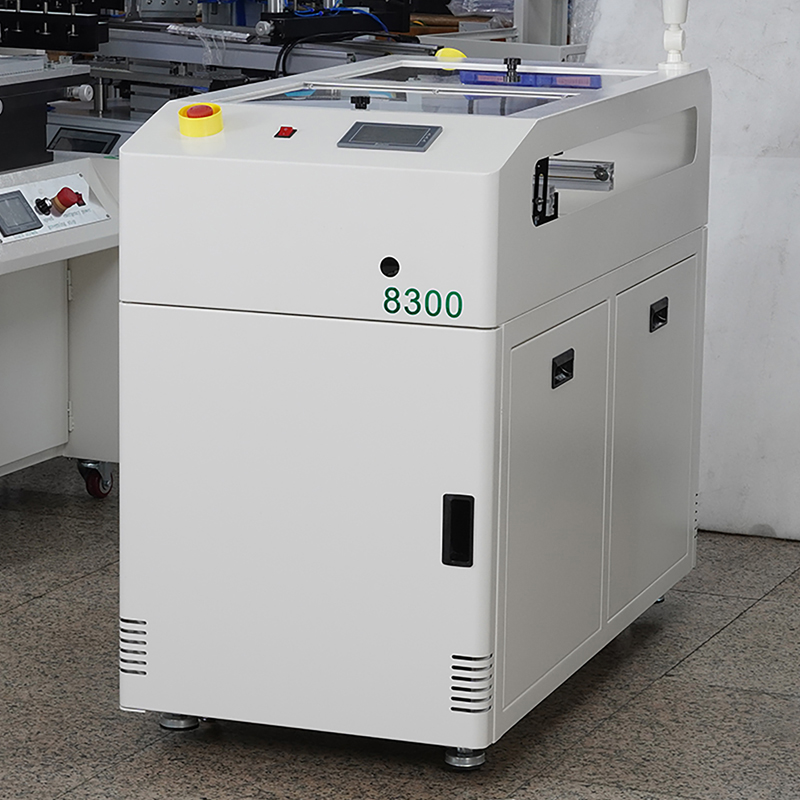

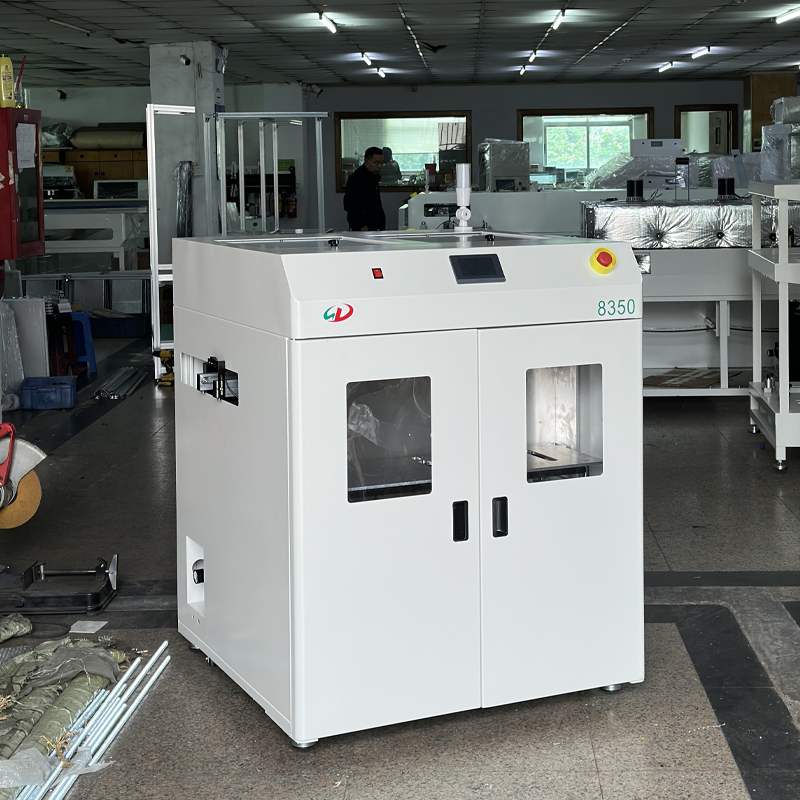

真空吸板机——全自动上料smt设备

一、吸板机核心功能与工作原理

咱们这款吸板机采用真空吸附+升降平台+平移传动三位一体设计，工作流程简单高效：人工将堆叠好的PCB板放入升降料架→设备接收到印刷机/上板机的供料信号→升降平台自动上升→真空吸嘴精准吸附最上层PCB板→平移机构平稳将板子送至传送轨道→真空关闭、板子顺利出料，周而复始，全程无需人工干预，实现24小时连续供料。

很多老板问，人工上料不行吗？我给大家算笔账：人工上料每小时最多送150片，还容易出现PCB刮花、叠板、错位，导致后续印刷、贴片不良；而咱们的吸板机每小时可送板300-600片，是人工效率的2-4倍，一台设备能替代2-3名上料工人，每月节省人工成本6000-9000元，一年就能省出一台设备钱！

二、吸板机核心技术优势

1. 真空吸附，零损伤供料：采用可调式真空吸嘴，吸力可根据PCB厚度、材质灵活调节，薄至0.2mm的PCB板也能稳稳吸附，不翘曲、不刮花、不叠板，完美适配单面板、双面板、柔性板、陶瓷板等各类板材，解决超薄板、精密板上料易损坏的行业痛点。

2. 智能控制，稳定可靠：搭载进口PLC可编程控制器+7寸触摸屏，操作界面简洁易懂，小白10分钟学会；具备无板自动报警、卡板自动停机、吸嘴故障检测功能，遇到异常立即提示，避免空转、堵板，保障产线连续运行。

3. 大容量料架，少人干预：料架可一次性存放200-300片PCB板（按1mm厚度计算），装满后可连续工作2-4小时无需补料，减少人工值守，适合大批量连续生产。

4. 灵活调节，适配多规格：采用手摇式丝杆调宽机构，无需工具，1分钟即可完成不同宽度PCB板的轨道调节，适配50-450mm宽的板子，满足多品种、小批量生产需求。

5. 紧凑设计，节省空间：封闭式钣金+铝合金结构，占地面积不足0.5㎡，小车间也能轻松摆放，可直接对接锡膏印刷机、上板机，实现前端供料全自动化。

6. 防静电设计，保护精密板材：整机采用防静电材质，轨道、吸嘴均做防静电处理，避免静电损伤PCB板上的精密元器件，符合电子车间防静电标准。

三、吸板机应用场景

适用于SMT生产线前端、DIP插件线前端、PCB清洗线供料，广泛应用于消费电子、汽车电子、医疗电子、工控设备、智能家居等行业，不管是大批量量产，还是小批量试产，都能完美适配。

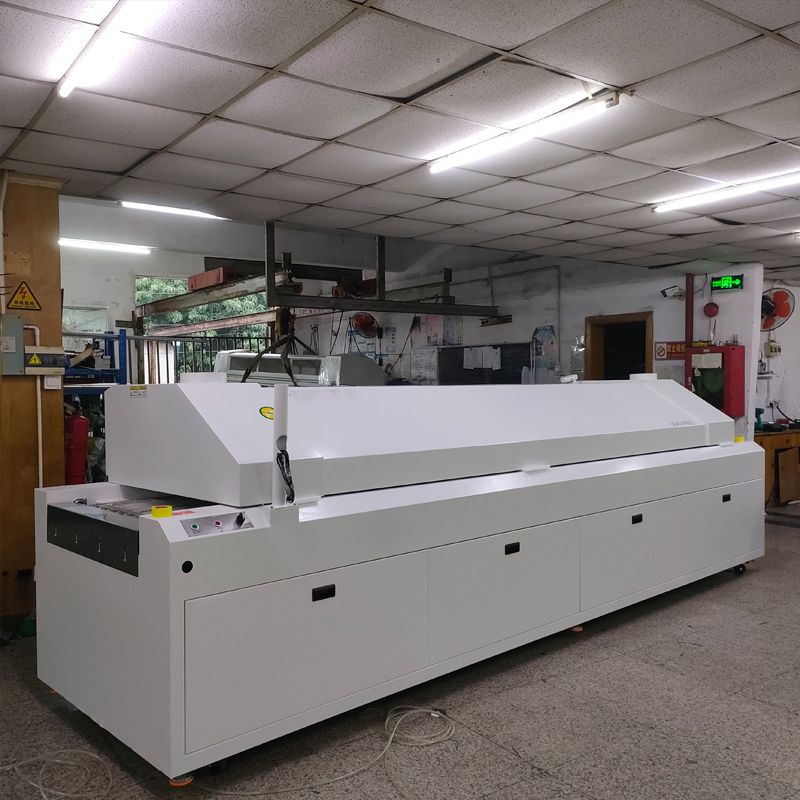

全自动无铅回流焊

SMT生产线的核心“心脏”设备——全自动无铅回流焊，它是决定PCB板焊接质量的关键，负责将贴装好元器件的PCB板，通过精准温度控制，完成焊膏熔化、润湿、凝固，形成牢固焊点，广泛应用于SMT贴片焊接，是电子制造不可或缺的核心设备。

不管是0201微型元件，还是BGA、QFN精密芯片，不管是消费电子主板，还是汽车电子控制板，回流焊的温度均匀性、控温精度、加热效率，直接决定焊点良率，咱们这款回流焊，堪称“焊接界的精密工匠”！

一、回流焊核心工作原理

回流焊的核心是四阶段温度曲线控制：预热区→保温区→回流区→冷却区，通过精准控制每个阶段的温度、升温速率、时间，让焊膏完美完成焊接过程：

1. 预热区：1-3℃/s匀速升温至150-180℃，活化助焊剂，去除PCB板和元器件表面的氧化物，避免升温过快导致PCB板变形、元件损坏；

2. 保温区：保持150-180℃，持续60-120秒，让PCB板整体受热均匀，消除热应力，为回流焊接做准备；

3. 回流区：升温至无铅工艺245-255℃（有铅220-230℃），焊膏完全熔化，润湿元器件焊盘与PCB板焊盘，形成冶金结合；

4. 冷却区：1.5-3℃/s匀速降温，焊膏快速凝固，形成光亮、牢固、无虚焊、无桥连的焊点，避免冷却过快导致焊点裂纹。

二、回流焊核心技术优势

1. 精准控温，误差±1℃：采用PID闭环智能温控系统+独立温区控制，8/10/12温区可选，每个温区上下独立加热、独立控温，温度误差≤±1℃，温度曲线重复精度±0.5℃，确保PCB板每一处焊点温度一致，杜绝虚焊、冷焊、桥连。

2. 双热风循环，加热均匀：搭载专利双热风通道强制循环系统，进口高温高速马达，风速稳定、运风平稳，震动小、噪音低；炉膛内3D热风循环，热量无死角，即使是高密度PCB板、异形板，也能受热均匀，焊点一致性100%。

3. 无铅环保，节能省电：符合RoHS无铅环保标准，配备独立助焊剂回收系统，自动回收助焊剂烟雾，无需频繁清理炉膛，环保又省心；采用高效隔热保温材料，炉膛保温效果好，比传统回流焊省电15%-20%，一年节省电费上万元。

4. 单/双轨可选，适配多产能：提供单轨、双轨两种机型，双轨机型可同时焊接两块PCB板，效率提升100%；网带式、链条式传输可选，适配0.2-5mm厚的PCB板，支持01005微型元件、BGA/QFN芯片焊接。

5. 智能操控，简单易上手：搭载工控电脑+Windows操作系统，中英文界面一键切换，可存储50组以上温度曲线，换款时直接调用，无需重新调试；具备故障自动诊断、报警记录、数据报表功能，方便设备维护、生产管理，符合ISO9000质量管理要求。

6. 稳定传输，不卡板不变形：采用松下伺服电机+同步导轨传输，网带张紧装置自动调节，运输平稳、不抖动、不变形，PCB板传输精度±0.1mm，杜绝卡板、掉板；双气缸顶升上炉体，维护方便、安全可靠。

7. 氮气保护可选，高端焊接必备：支持氮气氛围焊接，氧含量可控制在1000ppm以下，减少焊点氧化，提升焊点亮度、可靠性，完美适配汽车电子、医疗电子、航空航天等高精密产品焊接。

8. 高效冷却，出板即拿：冷却区采用上下独立强制冷却系统，PCB板出板温度降至50℃以下，手摸不烫手，无需等待冷却，直接进入下一道工序，提升产线效率。

三、回流焊温区选型建议

1. 8温区回流焊：适合小型电子厂、小批量生产，适配消费电子、小家电主板，性价比高；

2. 10温区回流焊：适合中型电子厂、中批量生产，适配工控设备、智能家居主板，通用性强；

3. 12温区回流焊：适合大型电子厂、大批量生产，适配汽车电子、医疗电子、精密芯片，控温更精准、品质更稳定。

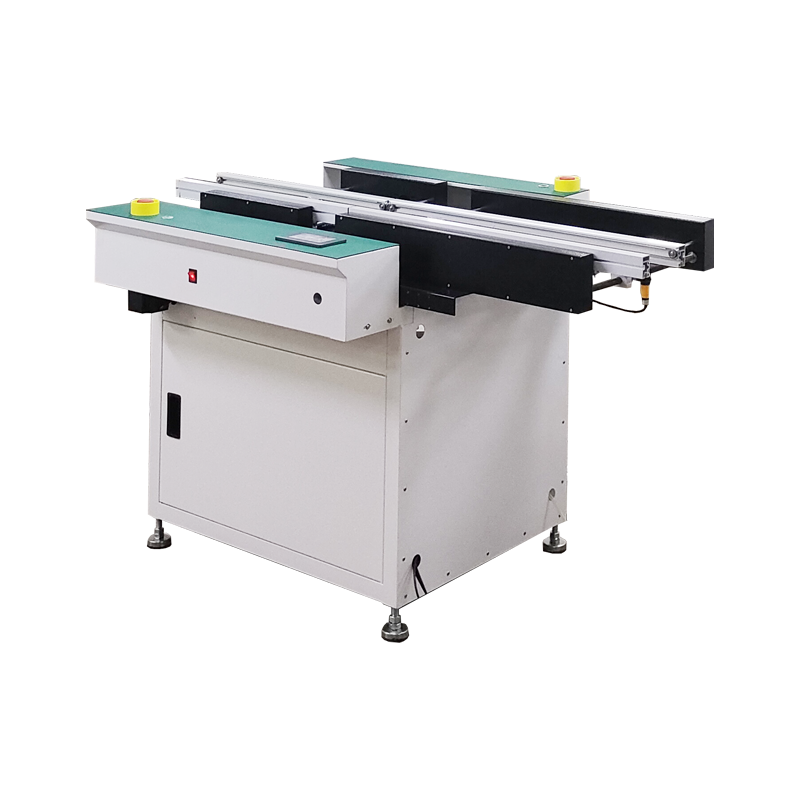

移载机——产线“平移管家”，单双轨自由切换

平行移载机，也叫平移机、转角机，它主要用于单轨设备与双轨设备的转换、产线分流、合流**，实现“二合一、三合一、一分为二”的产线布局，解决单双轨设备不匹配、产线效率低的问题。

比如：单轨贴片机对接双轨回流焊，用移载机就能实现平稳转换，让两条单轨产线共用一台双轨回流焊，节省一台回流焊成本，提升50%产能！

一、移载机核心功能

1. 单双轨转换：将单轨设备的PCB板，平移至双轨设备，或双轨转单轨，适配不同设备轨道规格；

2. 产线分流/合流：一条产线分两条产线，提升产能；两条产线合一条产线，节省设备成本；

3. 90°/180°转角：实现PCB板90度、180度平移转向，适配车间狭小空间、异形产线布局；

4. 平稳移载：移载过程无抖动、无错位，保护PCB板和元器件，不影响焊接质量。

二、移载机核心技术优势

1. 精准移载，无损伤：采用伺服电机驱动+精密导轨，移载精度±0.1mm，平移平稳、无冲击，不刮花PCB板、不损坏元器件；

2. 灵活切换，适配多场景：支持单轨↔双轨、双轨↔四轨自由切换，移载速度可调，适配不同产能需求；

3. SMEMA通讯，全自动运行：标准SMEMA接口，与整线设备联动，自动识别PCB板位置，自动移载，无需人工干预；

4. 紧凑设计，节省空间：机身小巧，占地面积小，适合车间狭小空间布局，可定制非标尺寸、非标角度；

5. 稳定耐用，故障率低：进口气动元件、电气元件，运行稳定，无故障运行时间长达10万小时以上，日常无需维护；

6. 防静电设计，安全可靠：整机防静电处理，符合电子车间安全标准，避免静电损伤精密元器件。

三、移载机产线应用方案

1. 单贴片机+双回流焊：移载机将单轨贴片机的板子，平移至双轨回流焊，效率提升100%；

2. 双贴片机+单回流焊：移载机将两条单轨贴片机的板子，合流至单轨回流焊，节省一台回流焊；

3. 车间转角布局：90°移载机，实现产线转角，充分利用车间空间，避免产线过长。
