怎么设置无铅回流焊温度

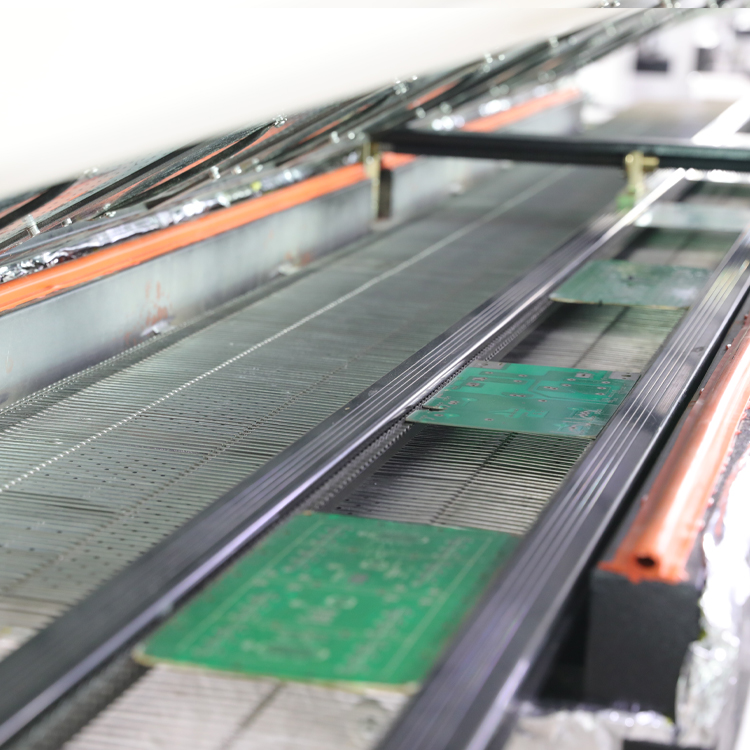

无铅回流焊的温控配置是工艺管控难点，以市面上主流的Sn/Ag/Cu体系无铅锡膏（配比96.5/3.0/0.5，熔点217℃）为例，标准温区参数配置方案如下：

预热区温度配置：该阶段升温至175℃的总时长控制在100秒左右，对应升温速率约1.49℃/s，测试环境室温26℃时，温度抬升差值为149℃，通过该参数设置可保障预热过程平缓均匀，避免热冲击损伤元件。

恒温区温度配置：该段温度稳定维持在200℃左右，持续时长80秒，让全板面不同尺寸元件的温度完成均衡，焊膏内助焊剂充分活化挥发。

回流区温度配置：该段峰值温度设定为245℃，从恒温段的200℃抬升至峰值的时长控制在35秒左右，对应升温速率约1.3℃/s，整个焊锡完全熔融的回流总时长控制在60秒左右。在合规范围内可适当缩短回流区时长，进一步提升生产效率。

冷却区温度配置：焊点从245℃的峰值温度降温至45℃的总时长控制在100秒左右，对应冷却速率约2℃/s，该冷速下可保障焊点内部晶粒结构致密无缺陷，焊点力学强度达到设计要求。
