升降式接驳台

制造商	晟典
型号

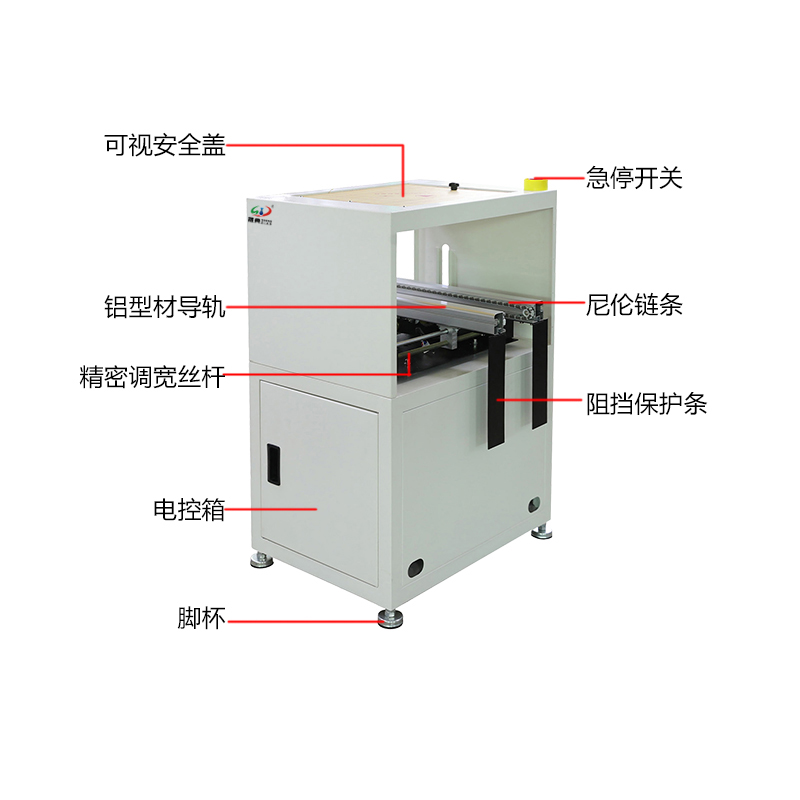

1、标准精密丝杆调宽窄,保证调宽窄顺畅;

2、采用专业耐磨防静电平皮带,专用铝型材导轨,保证接驳顺畅,运输平稳;

3、标准配备信号线,可与其它设备进行在线接驳

4、可根据客户要求制做导轨长度不等的接驳台

5、工作台面配备了防静电胶皮,以便更好防止静电;

6、传送马达采用两个42*48步进电机

7、伸缩直线滑轨20*20精准耐用、耐磨

8、气缸升降部分不抖动上、下顺畅

9、伸缩采用86步进控制系统

10、标准SMEMA通讯线

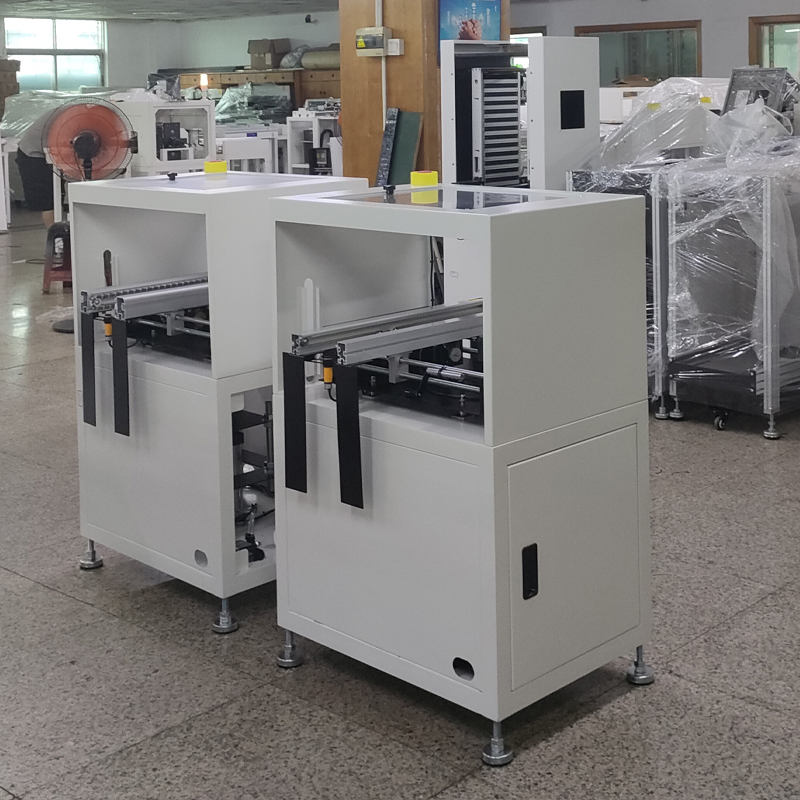

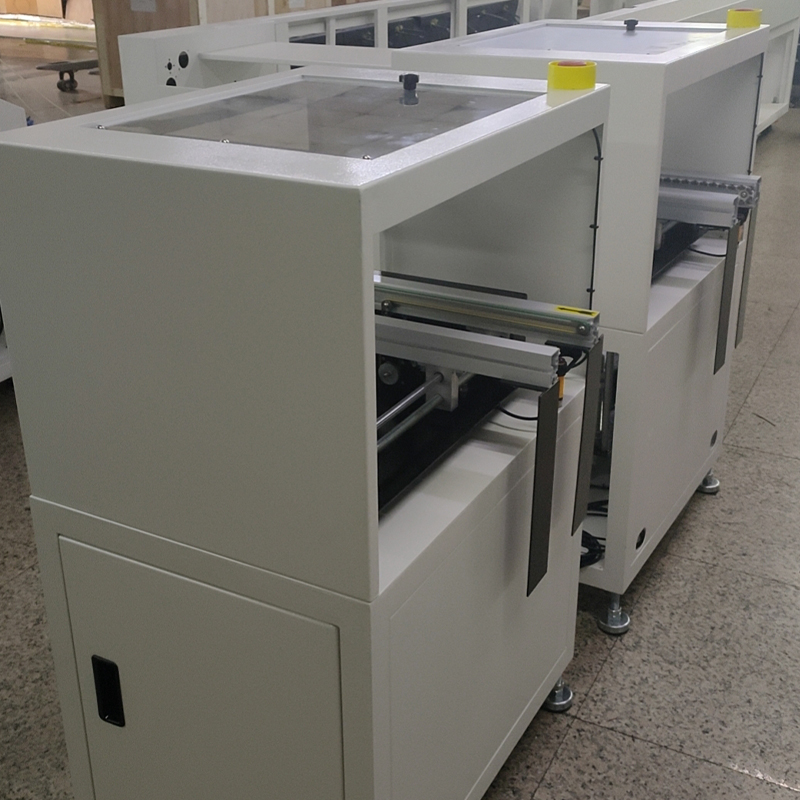

晟典升降式接驳台

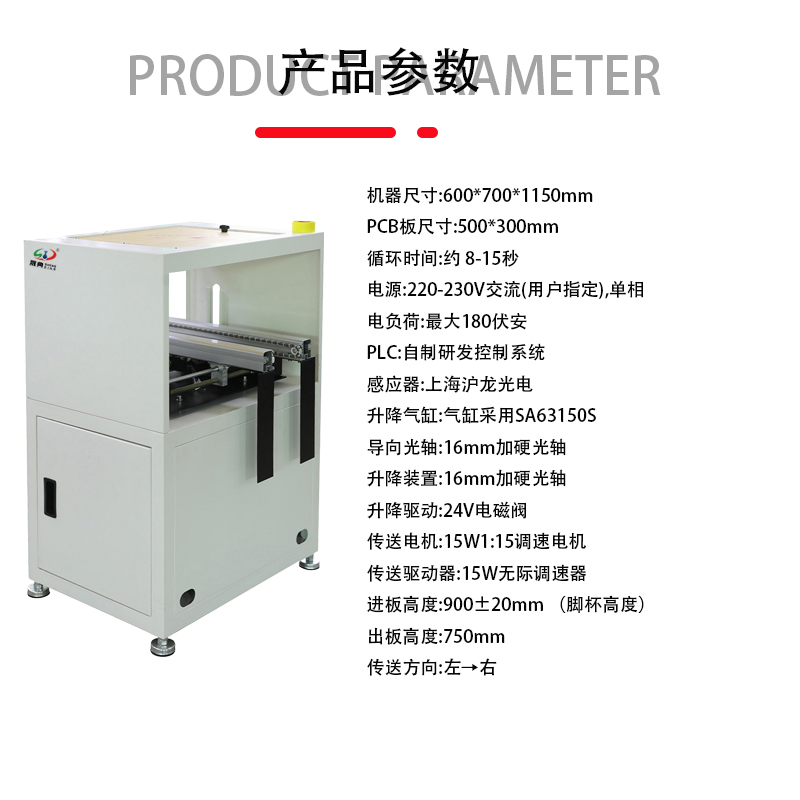

型号	SD系列接驳台

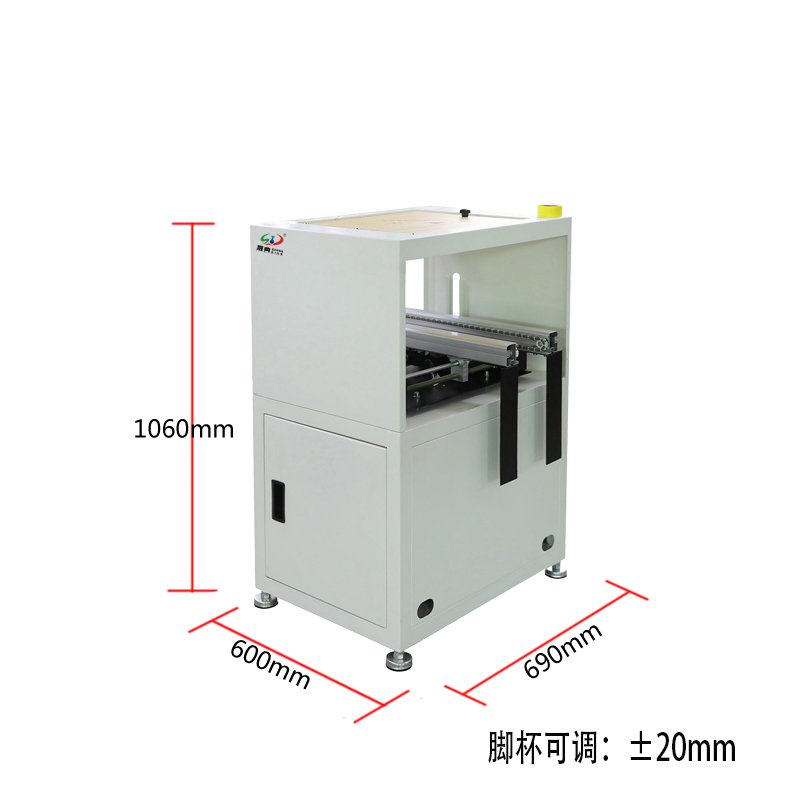

外形尺寸	1500850900mm
PCB板宽度PCB	50-350mm
运输高度	900±20mm
PCB运输方向PCB	L-R(R-L)
PCB运输速度PCB	0~3000mm
伸缩尺寸	580mm
伸缩控制	PLC控制系统
伸缩动力	步进电机及步进驱动器
伸缩方式	双按钮开关与触摸屏控制
电源	AC220V1P 50/60Hz
耗电量	Approx.100W
轨道长度	920mm
控制方式	PLC+触摸屏
重量	约150KG
通讯接口	采用双线电缆
单轨	1为固定边，2为活动边

升降接驳台使用详细步骤:

1打开开关，给机器通电;

2根据板的宽度调节接驳台的宽度;

3根据左右两边机器导轨的高度调节感应器高度，使升降接驳台与左右两边机器导轨在同一水平线上。

4调节操作界面中的手动界面，将功能设置区里面的功能设置成适合自己产品的类型(功能设置区里面的数据都是可以进行修改的)，然后在手动操作区进行手动进行操作，如若没有问题，按下返回按钮，打开自动模式，按下启动按钮，如若没有问题就可以投放到生产中使用了;若操作过程中出现了错误，警报器就会报警，看到警报器显示报警后，按下急停按钮，然后顺时针旋转急停按钮，急停按钮就会复位，警报器就不会再继续发出警报，然后点击故障查询，查看出现故障的位置在哪里。
