NG/OK收板机下板机
产品特点：
●外型结构:3mm厚板金结构与铝型材进框架,表面喷涂处理,颜色为波纹白色。
● 微电脑原装松下PLC控制系统，工作稳定可靠。
● 触摸屏显示操作，具有故障自动诊断功能，人机对话方便。
● 多项声光与触摸屏内提示报警功能。
● 可根据PCB厚度设定料架升降步距。
● 具有自动计数功能，方便生产统计。
● 人性化设计确保PCB板不被推破，提高产出能力
● 下接驳收PCB板采用马达进行推板至料框内
● 采用步进电机推板，力度、速度可以在触摸屏设置，
● 推板装置采用欧姆龙槽型感应器两头限位进行保护PCB板不会被推坏
● 推PCB板可以在触摸屏内设定推板行程距离
● OK板装入前料框内，NG板经过移载送制后面料框内，
● 双线号区分NG\OK

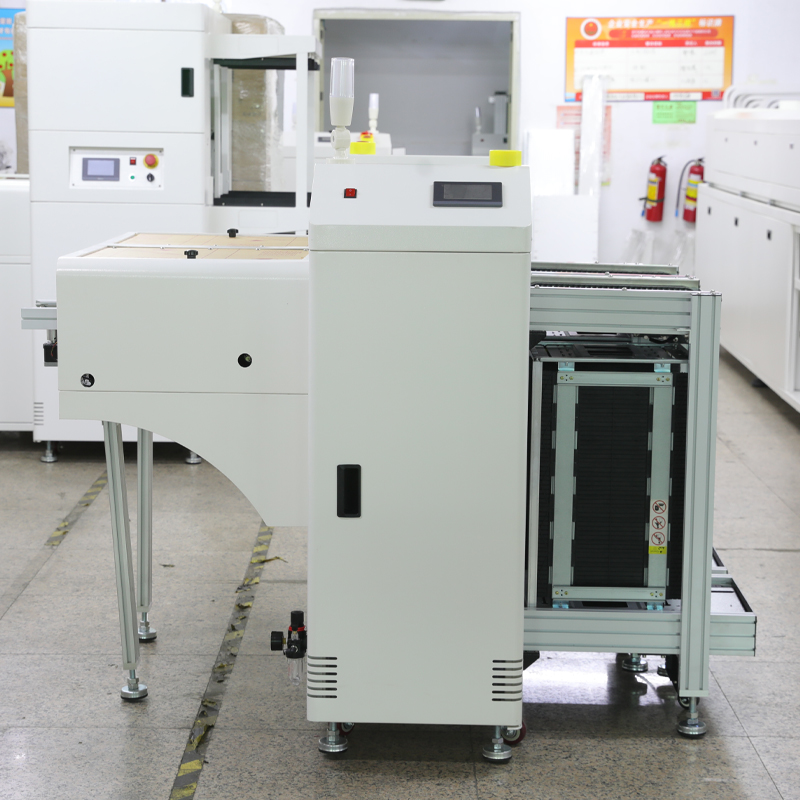

smt设备晟典NG/OK收板机下板机
smt设备晟典NG/OK收板机下板机
smt设备晟典NG/OK收板机下板机
|
序号 |
适用范围 |
||
|
|
名称 |
825NG |
|
|
1 |
适用料框尺寸 |
355*320*563mm |
|
|
2 |
PCB板尺寸(MM) |
330*（50-250）mm |
|
|
3 |
PCB厚度 |
0.6-3.0mm |
|
|
机 体 |
|||
|
1 |
机身尺寸 L*W*H（MM） |
1580*1450*1800 |
|
|
2 |
机体重量 |
350KG |
|
|
控制系统 |
||
|
1 |
电源 |
单相220V |
|
2 |
启动功率/空载功率 |
500W |
|
3 |
升降步距 |
10、20、30、40、50（mm）可任意设置 |
|
4 |
压缩空气 |
5-6KG |
|
5 |
固定边 |
1\4固定距离686mm |
|
6 |
传送方向 |
左至右 |
|
7 |
传送高度 |
900±20mm |
|
8 |
步距选择 |
1~5步(10毫米\步距) |
|
9 |
耐电压 |
AC端子对地1500VAC,1分钟 |
|
10 |
使用环境 |
无腐蚀气体和粉尘的环境 |
|
11 |
抗干扰 |
电压杂讯: 1000Vp-p、波宽1us、1分钟 |
|
12 |
移载接驳推PCB板 |
采用步进马达（42*48） |
|
13 |
升降分NG\OK PCB |
前后轨采用信捷750W大惯量伺服电机 |
|
14 |
升降驱动器 |
前后采用信捷750W高精密伺服驱动器 |
|
14 |
升降传动装置 |
前后采用进口防静电3.8mm宽皮带，采用无缝隙导轨，防止卡板、保证运输顺畅 |
|
15 |
NG线号 |
自动升降到NG储存框内（储存料框可以手动进出） |
|
16 |
OK线号 |
自动通过升降台进入OK框内（储存料框手动进出） |
|
17 |
PLC |
日本松下 |
|
18 |
触摸屏 |
全彩显控EA4.3寸 |
|
19 |
槽型光电 |
日本欧姆龙 |
|
20 |
方形光电 |
日本松下CX442 |
|
21 |
升降滚珠丝杆 |
高精密耐磨25# |
|
22 |
驱动器 |
德科智控数字MT57 |
|
23 |
塑胶链条 |
40B高耐磨千鸟型 |
|
24 |
升降平台推板电机 |
4248步进电机 |
|
25 |
传送进板接驳马达 |
双4248步进电机 |
|
26 |
导轨固定距离 |
1、4导轨固定距离686mm |
|
27 |
升降小车驱动 |
单独控制升降双小车采用750W信捷伺服 |
|
28 |
进出料框方式 |
下面为OK框、上面为NG框，手动进出料框方式 |
根据信号识别，自动将NG板与OK板分别收集到两个升降周转箱；NG\OK收板机与AOI联机,经过AOI检测判断良品（OK)与不良品（NG)输出不同信号，信号传送给下位NG\OK收板机，NG\OK收板机接收AOI传送过来的信号进行判断，将PCB自动分类存放OK与NG料框内；如：AOI输出OK信号经过NG\OK判断进入移动推板小车内直接进入OK升降小车料框内；AOI输出NG信号经过NG\OK判断进入移动小车内并移载到后面NG升降小车的料框内。
