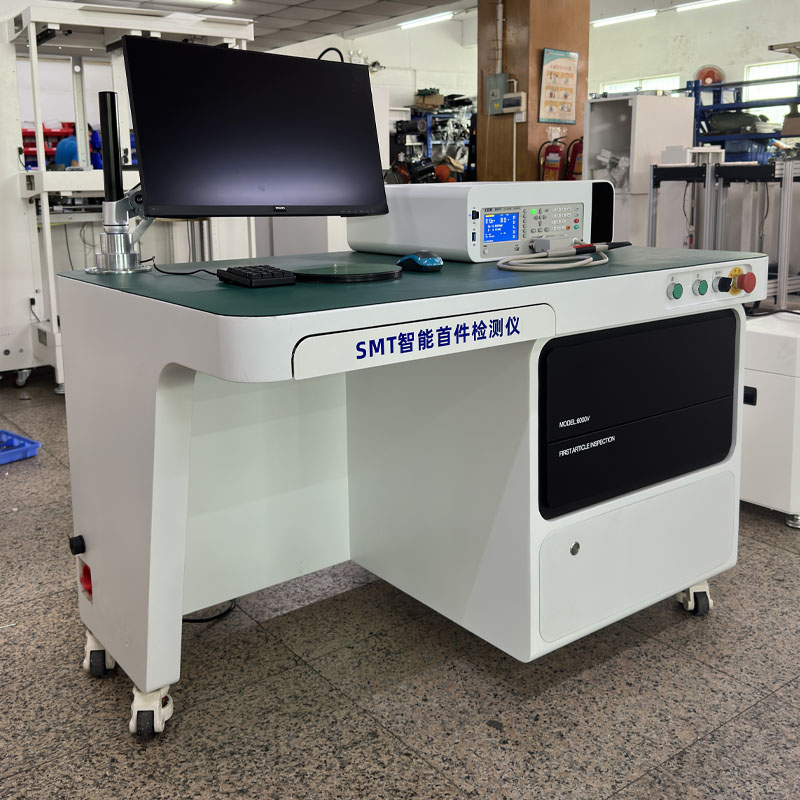

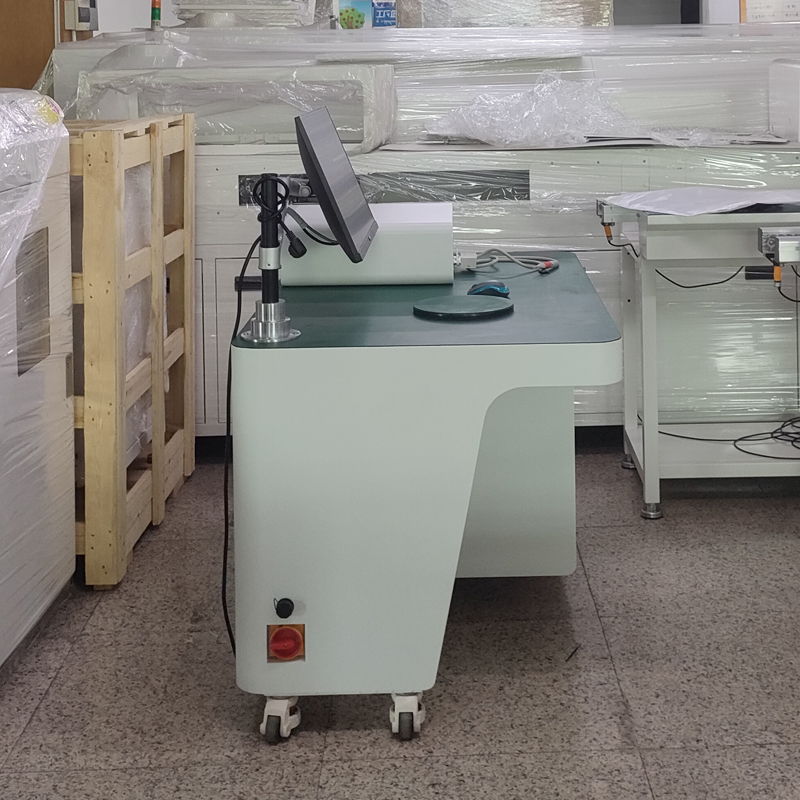

首件测试仪带扫描

制造商	晟典电子SMT设备
型号	SD-9CT

SD-FAI6000V是国内专业的一款SMT首件检测设备。SD-FAI6000V是对传统首件检测方式的全新变革，它可以大幅提升首件检测效率，防止检测过程发生错漏，实现检测过程可追溯，同时节省人力，降低首件检测成本。(→效率SMT首件检测仪官网)
产品优点:
1节省人员:由2人检测改为1人检测。
2.提高效率:首件检测提速2倍以上，测试过程无需切换量程，无需人工对比测量值。
3.可追溯性:自动生成首件检测报告，并可还原检测场景
4.更加准确:使用高精度LCR测试仪代替万用表。
5.纠错功能:BOM自检，BOM与坐标数据双向对比,快速纠错。
6.光学检测:有丝印和方向元件，系统自动进行光学对比检测，无需人工参与。

首件测试仪带扫描

diyname2

设备尺寸	1200780750mm
设备重量	200KG
环境条件	温度10~35℃，湿度20%~80%
电桥型号	CED-9587V LCR METER（致新）
电源	AC 220V(±10%),50~60Hz
LCR测试频率	20Hz～300KHz 基本精度：0.05%
R/C最小测量	R 0.1Ω，C 0.1pf
测试精度	0.05%
测量显示范围	C 0.00001PF~9.9999F R 0.01MΩ~99.9999MΩ L 0.00001UH~9999.9H
抽屉进出	一键式电动自动控制
测试通道	RS-232
编程模式	1、快速导入BOM表及XY坐标，并与PCB扫描图形匹配，或者导入PDF图纸匹配，在PCB板没有丝印时，使用双图功能，左边显示扫描图片，右边显示PDF的位号图。测量元器件时，两边图纸同时显示位号。
	2、自动从物料描述提取元件规格信息。元器件位置显示物料元器件规格（0603、8005等) ,另外显示物料规格值（100PF、1KΩ等）
	3、支持双面坐标导入，选一面进行检测。自动识别和标记空贴位置。
	4、光学字符检测类拉框截取。有丝印电阻一键自动识别。
	5、BOM 与坐标双向对比，显示多贴元器件或者漏贴元器件，用红色字体标识。
检测方法	1、电阻(0402以下）、电容、电感（高频电感除外）类使用夹子测试，测量时LCR自动根据元器件类型换档位，无需人工切换。自动保存测试记录
	2、电阻：0603以上有丝印的一键提取
	3、IC、三极管等使用自动光学字符检查（外观丝印图像对比）。二极管可区分极性
	4、LED：点亮识别方向
	5、排序及抽检
软件功能	1、测试元器件时，LCR自动切换频率
	2、支持PDF位号图，2、扫描图片或者高清PCBA图片
	3、BOM和元器件坐标只支持Excel文档与文本文档
	4、有ECN工程更新表，每次进行检测时都会有文字提醒有ECN更新
	5、有元器件规格显示，根据BOM里面的描述，元器件位号下方显示，例如：C1 :100nF,0603,R1:100KΩ，0805
	6、有双地图功能，在PCB没有丝印时方便使用，左边是实物图，右边是PDF的位号图。
	7、有BOM和坐标对比功能，防止多件或者少件，用红色字体显示。
	8、有测试元器件数量和未测试元器件数量显示，防止漏测试。测试报告显示测试时间，测试人员名字，元器件总数量及类型,元器件值和图片等。
	9、BOM用量错、位置重复、XY坐标漏定义、多定义电路板：多贴、缺件、错件、反向、侧翻、偏移、旋转等
	10、检测方法：1、最优路径，2、站位表，3、BOM，4、物料编码及类别，5、就近原则

首件测试仪功能要点:
1可使用设备自带扫描设备获取PCBA高清图形
2.元件检测顺序可由软件自动跳转也可以人工控制
3可按元件类别检测或指定某规格元件进行检测
4.检测时自动判定PASS和FAIL并有声光报警提示
5可导入站位表，按站位进行检测
6.标准图(或位置图)与PCBA实例图同步放大显示，彻底抛弃纸质位置图
7.检测数、漏测数、PASS数、FAIL数等统计信息实时显示，杜绝漏测现象发生
8.更加便捷的人工判定及不良原因记录方式
9更加方便的元件查找、定位方式
10.更加快速的图像定位、旋转、放大、缩小
11提供中英文报表格式
12.快速导入BOM及XYData
13.BOM自检及XYData与BOM的双向对比查找错漏
14.支持双面坐标同时导入，AB面分开检测
15更灵活的参数定义方式，支持来料加工企业多样式的BOM
16.支持用户权限定义，防止误操作
17系统使用SQL数据存储模式，支持多机互联和离线编程
