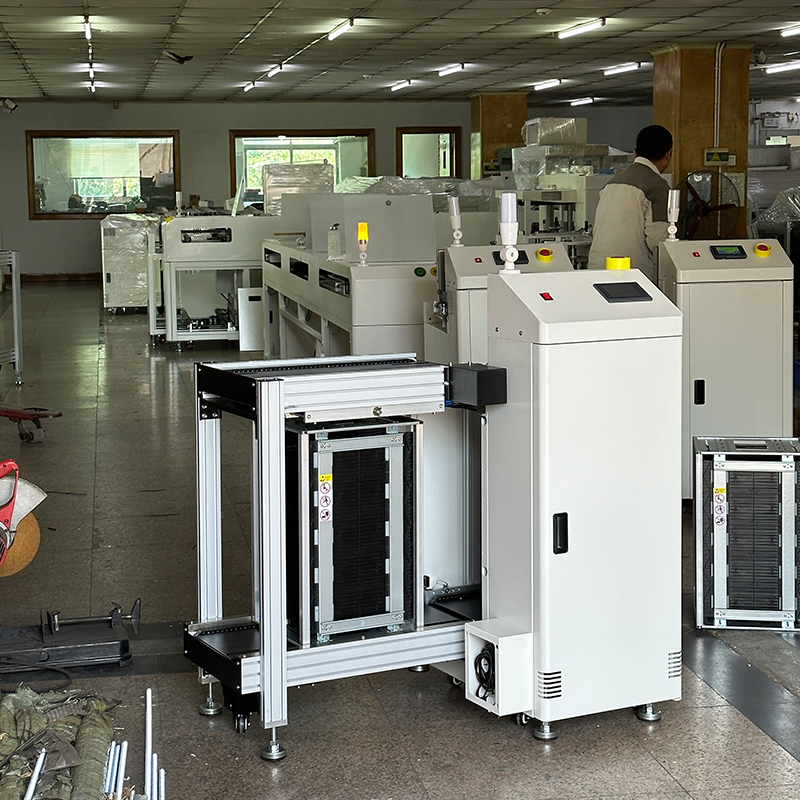

单轨上板机
产品特点：
1、 外型结构:板金结构+铝型材进出框架,表面喷涂处理,颜色为白色。
2、 微电脑PLC控制系统，工作稳定可靠
3、 操作灵敏的触摸屏显示操作，具有故障自动诊断功能，人机对话方便
4、 多项声光与触摸屏内提示报警功能
5、 可根据PCB上面元件高低设定料架升降步距。
6、 具有自动计数功能，方便生产统计
7、 特殊气路，人性化设计确保PCB板不被推坏，提高生产效率
8、 兼容标准SMEMA接口
9、 接驳装置推PCB板采用步进马达
10、 步进电机推板速度、距离、力度可调节，
传送皮带速度可调节
smt设备晟典上板机
smt设备晟典上板机
smt设备晟典上板机
smt设备晟典上板机
smt设备晟典上板机
smt设备晟典上板机
|
上板机 |
|||
|
型号 |
SD-825 |
SD-833 |
SD-839 |
|
适用料框尺寸 |
355*320*563mm |
460*400*563mm |
535*460*570mm |
|
PCB板尺寸 |
50*50-350*250mm |
50*50-460*330mm |
50*50-535*390mm |
|
机器尺寸 |
1150*730*1250mm |
1400*810*1250mm |
1600*880*1250mm |
|
机器重量 |
160KG |
180KG |
200KG |
|
电源 |
单相AC220V 50Hz、60Hz |
||
|
功率 |
105W |
||
|
升降步距 |
10、20、30、40、50、可任意设置步距 |
||
|
压缩气源 |
5-6kg |
||
|
PCB板厚度 |
0.6-3.0mm |
||
|
固定边 |
前固定（可选配后固定） |
||
|
传送高度 |
900±20mm |
||
|
传送方向 |
左至右（可选配右至左） |
||
|
耐电压 |
AC端子对地1500V时间1分钟 |
||
|
使用环境 |
无腐蚀气体和粉尘环境 |
||
|
抗干扰 |
电压杂讯：1000Vp-p、波宽1us、时间1分钟 |
||
PCB料框式上板机是一种用于电子元器件PCB板的自动上板设备。它通常由输送系统、定位系统、上板机械手等组成。
其工作原理是将需要上板的PCB板和元器件料放置在料框中，通过输送系统将料框送入机器。然后，利用定位系统准确定位PCB板的位置，再由上板机械手将元器件从料框中取出，并精确地放置在PCB板上。
PCB料框式上板机的优点包括：
自动化程度高，可以大幅提高生产效率和质量。
精准定位技术，能够确保元器件准确无误地放置在PCB板上。
可以适应不同尺寸和类型的PCB板。
操作简单，只需设置好参数和程序，设备即可自动完成上板任务。
减少人力需求，降低生产成本。
其工作原理是将需要上板的PCB板和元器件料放置在料框中，通过输送系统将料框送入机器。然后，利用定位系统准确定位PCB板的位置，再由上板机械手将元器件从料框中取出，并精确地放置在PCB板上。
PCB料框式上板机的优点包括：
自动化程度高，可以大幅提高生产效率和质量。
精准定位技术，能够确保元器件准确无误地放置在PCB板上。
可以适应不同尺寸和类型的PCB板。
操作简单，只需设置好参数和程序，设备即可自动完成上板任务。
减少人力需求，降低生产成本。
