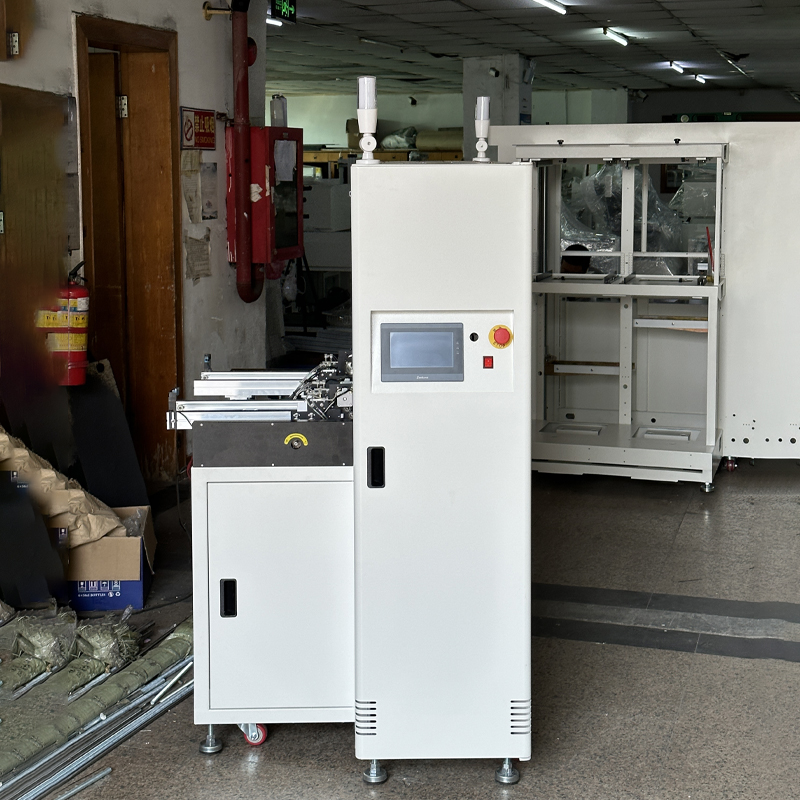

双轨缓存机

制造商	晟典电子SMT设备
型号	SD-825HC-Ⅱ

自动缓存机技术参数

产品特点：

● 外型结构:加厚钣金结构加硬铝板框架,表面喷涂处理与表面发黑处理.

● 微电脑松下PLC控制系统，工作稳定可靠

● 触摸屏显示操作，具有故障自动诊断功能，人机对话方便.

● 升降机构采用高性能定速刹车伺服电机驱动使Magazine升降

● 缓存数量20PCS，缓存距离20mm

● 可以屏蔽任何一层

● 触摸屏内可监控缓存数量与缓存时间等状态

● 缓存框内自动调节宽度

● 多项声光与触摸屏内提示报警功能.

● 可根据PCB厚度设定料架升降步距.

● 集多种功能先进先出，先进后出，并有直通功能

smt设备晟典双轨缓存机

序号	适用范围
1	控制系统	日本松下PLC控制,
2	触摸屏	显控EA43全彩触摸屏
3	PCB板尺寸(MM)	530*（50-390）mm
4	PCB厚度	0.6-3.0mm
机体
1	机身尺寸 LWH（MM）	120017501600
2	机体重量	800KG

控制系统
1	电源	单相220V
2	启动功率/空载功率	2500W/200W
3	缓存层与层距离	20mm
4	缓存数量	20PCS
6	升降装置	信捷大惯量750W伺服系统
7	升降丝杆	台湾上银
8	压缩空气	5-6KG
9	固定边	前固定（可订做后固定）
10	传送方向	左至右（可订做右至左）
11	传送高度	900±20mm
12	步距选择	可选择屏蔽任何一层
12	耐电压	AC端子对地1500VAC,1分钟
14	使用环境	无腐蚀气体和粉尘的环境
15	抗干扰	电压杂讯: 1000Vp-p、波宽1us、1分钟
16	固定导轨	1导轨固定，2导轨为活动调节
17	传送马达	步进电机传送
18	后进板位	步进平移模式（进板位1、4导轨固定尺寸686mm
19	升降驱动器	信捷750W高精度驱动器
19	通讯线	标准四芯两组信号
20	控制器	日本松下PLC控制
21	光电开关	日本松下或者德国西克感应器
22	槽型感应器	欧姆龙

自动缓存机的主要特点是，可以在任何时刻进行同步带传送。在系统中，缓存机可以实现同步带传送，但是具备一定的功率限制。因此，对于smt设备而言，缓存机具有很大优越性它能够提供率的传输速度；它还具有高度灵活性和低成本；它还拥有较好的安全性和稳定性。缓存机主要为平衡前后机器速度，起缓冲作用；可根据用户不同大小PCB、功能需求订制各种非标机型；适应各种SMT、DIP或组装生产线；人机界面内可直观显示机器内的存板情况；采用高性能PLC控制，具有运行稳定，抗电磁干扰等特点。

深圳晟典电子设备生产的自动SMT缓存机采购,缓存机拥有特有的非标自动化缓存机，主要包括同步带传送机构，链传动实现缓存的机构，此设备用于SMT设备SPI或AOI检测之间起缓冲作用，使用耐用滚抽进行输送，无需替换皮带，快速，平稳，的检索定位，伺服马达传动。缓存机还可以在传送机中使用，如同步带传动。该设备还具有快速的传送功能和可靠的性能。smt设备采用了的数字式控制方式。在smt设备中采用数字化信号控制器，可实现快速、、地处理信号。这种控制方式是通过对数据进行分析后得出的结果。
