波峰焊200

制造商	晟典电子SMT设备
型号	200

* 外形流线型设计，内部模块化设计，适合SMT及直插元件的无铅焊接.

* 喷雾系统采用离心风机上抽风，防止助焊剂滴到PCB上.

* 助焊剂缓冲罐感应器外置，更加可靠耐用.

* 标配冷风刀，防止助焊剂雾气向外扩散，减少污染.

* 双波控制采用无极变频技术，可独立控制波峰高度.

* 1/4HP大功率波峰马达，最大波峰高度可达15mm.

* 具有超温声光报警及紧急制动系统，所有马达均有过载保证.

* 运输系统采用无极电子调整，闭环控制，速度稳定准确.

* 入口端设有压力辅助装置，使PCB进入时避免打滑.

* 强制自然冷风系统，可满足无铅工艺对冷却斜率的要求.

* 轨道角度手动调整，操作方便.

* 助焊剂喷头采用步进电机驱动，保证助焊剂涂覆均匀.

* 喷雾系统模块化设计，喷头始终垂直轨道，保证助焊剂良好的穿透PCB.

* 预热区采用热风加热，全程高温，玻璃保护，温度稳定.

* 预热系统采用PID控制，温度曲线平稳，可方便找到对各种无铅工艺的最佳设置.

smt设备晟典波峰焊

整机技术参数
PCB板可调宽度		Max.50-200mm
PCB板运输高度		750±50mm
PCB板运输速度		0-2.0M／Min
PCB板运输角度（焊接倾角）		3-7度
PCB板运输方向		L→R/R→L（可选）
PCB板上元件高度限制		Max.80mm
预热区长度		600mm
预热区数量		1段
预热区功率		2.5kw
预热区温度		室温~120℃可设置
加热方式		热风
冷却区数量		1个
冷却方式		轴流风机冷却
适用焊料类型		无铅焊料/普通焊料
锡炉功率		7kw
锡炉溶锡量		Approx.160KG-180KG
锡炉温度		室温~300℃、控制精度±1℃
温度控制方式		P.I.D+SSR
整机控制方式		西门子PLC+西门子温度模块控制
助焊剂容量		Max5﹒2L
助焊剂流量		10-100ml/min
喷雾方式		步进电机、步进驱动＋台湾漆宝喷头
电源		3相5线制 380V
启动功率		max. 7kw
正常运行功率		Approx.4-5.5kw
气源		4~7KG/CM2
机架尺寸		L1500×W1200×H1650MM

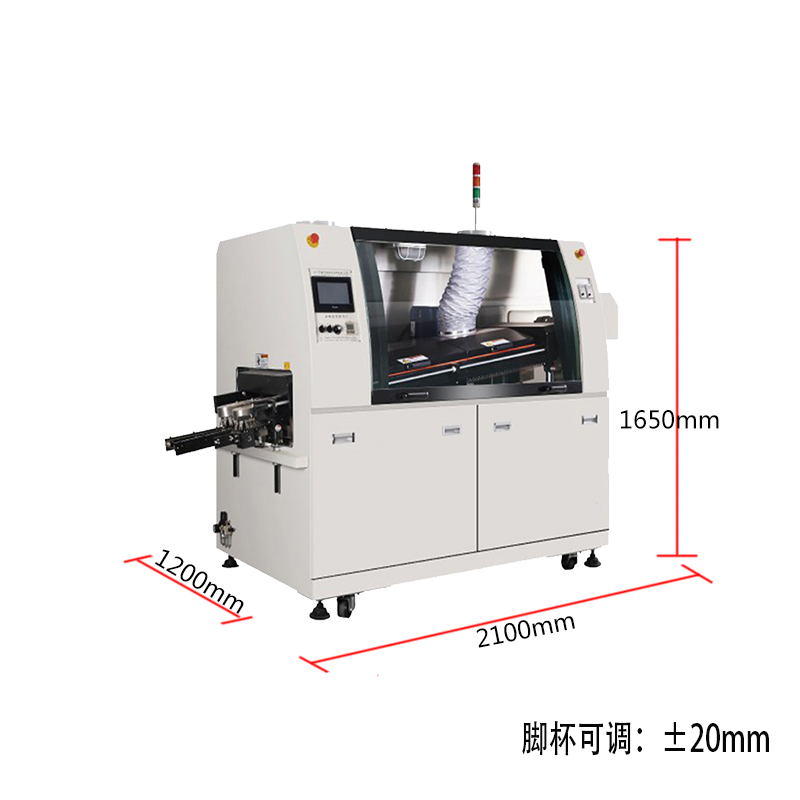

外型尺寸		L2100×W1200×H1650MM
重量		Approx.600kg
外壳部分
机体结构	最新流线型外壳设计，采用工业槽钢作框架，2mm厚钢板折弯制作外壳，机体底部有四个万向轮，另有5个脚杯起定位放置用（可调节机体水平及高度）前门为二个弧形钢化玻璃,最大视角设计
前门结构	均为全封闭式单开透明钢化玻璃门结构，双液压气弹簧拉伸开盖，保证最大的作业及维护空间
后门结构	推动式门结构（共两扇，保证与前门形成前后可视，达到最佳视觉效果）
机体顶部	置防爆照明灯一套
喷雾部分
喷头	采用ST漆宝喷头，喷雾范围20-65mm扇面可调，喷头高度50-80mm可调，最大流量60ml／min
气路系统	采用进口过滤器，控制阀和管接头，数字指针式显示气压。所有喷雾系统的气管采用耐酸碱、防腐蚀SMC气管
喷雾喷嘴移动系统	移动采用步进电机驱动，西门子PLC智能控制，采用限位接近开关及入板光眼来组合控制，根据PCB的速度及宽度进行PCB来板自动侦测感应式喷雾。
助焊剂回收系统	喷嘴下面选用不锈钢折弯成型作托盘，用以装废水和助焊剂，可随意抽出清洗；
助焊剂排风过滤系统	抽风系统：双层不锈钢丝网过滤，利用流体的特性最大限度的过滤回收多余的助焊剂
喷雾箱结构	全316#不锈钢支架，清理及维护方便。防腐蚀等级高，经久耐用。
预热部分
加长预热区	600mm/1段独立控温，提供广泛充足的预热调整空间，可消除PCB上大元器件焊接不良的现象，适应型低固体残留免洗松香型助焊剂； 1段加长式预热，减小PCB板多次冲击，PCB板受热均匀，可提高生产效率。
温控方式	西门子温度采集模块，PID控温精确、可靠，进口热电偶检测系统,做有热电偶异常报警功能。
加热部件	采用发热体，发热快、寿命长、热惯性小;采用316镜面不锈钢将热量反射送至PCB底部，温区风压均匀一致，各温区温度互补，无深沟现象。
预热功率	总功率2.5kw
安装模式	预热系统采用直接拉出式抽屉式模块化设计，便于维修与清洁保养
预热箱盖	采用圆弧流线形外观设计，内充进口硅酸棉，增强保温效果。前端设有全程可视玻璃观察窗。
传输部分
高强度耐磨导轨	专用铝导轨使用高温耐磨，不绣钢导轨特殊的热补偿防变形伸缩结构确保导轨不变形不掉板
导轨平行度	二点同步导轨调宽装置，蜗轮、蜗杆加高精密丝杆调宽，调宽精度小于0.2mm，二点支撑，使导轨保持平行一致，无大小头，整条导轨安装，勿须截断。
调宽方式	手动调宽
传递用双钩爪	专用1.5MM纯钛双钩爪（不变形、），夹板厚度≦2.5mm，专利进板同步链条式接驳。
速度设定范围	单位100 -1500mm／min
变频器速度偏差范围	PLC模似控制 0-10mm／min以内
链条张紧装置	链轮调节张紧
运输马达	90W调速马达，
锡炉部分
锡炉材质	4MM厚不锈钢材质，耐高温耐腐蚀，适应无铅工艺，寿命长；
锡炉特点	特殊结构浸润性喷口（宽80-200MM可以调节），前后锡波（第一波扰流波及第二波平流波）为近距设计（45mm），进锡方式为上进锡方式（传统为下进锡方式），减少焊点氧化，维护方便，不产生可漂扬的锡渣黑粉；锡炉容量160-180kg
低氧化设计	高强度锡炉，热稳定性高，采用液态锡流动式设计原理，减少锡的冲击氧化量，连续工作8小时氧化渣极少，有铅焊锡2.5kg/8H、无铅焊锡2.0kg/8H。锡条含杂质不同锡渣约有偏差。适用Sn/Ag/Cu、Sn/Zn、Sn/Cu各种无铅焊料
经济型运行	通过PLC及光电开关控制来板喷雾起波功能，减少不必要的浪费
锡炉的移动方式	手动
锡波可调高度	0-8MM
波峰马达	鑫台创高温马达，变频精确调节波峰高度，数字化调节
加热部件	采用美国瓦特公司铸铁板相夹外置，使用寿命长；外置加热系统，锡炉加热采用上下层加热，更精确，不会爆锡！维护相当方便。
