制造商 |
晟典电子SMT设备 |
|---|---|
| 型号 | SD-830F |
菜单产品分类Product classification
联系我们
服务热线：13510075168
公司座机：0755-29878225

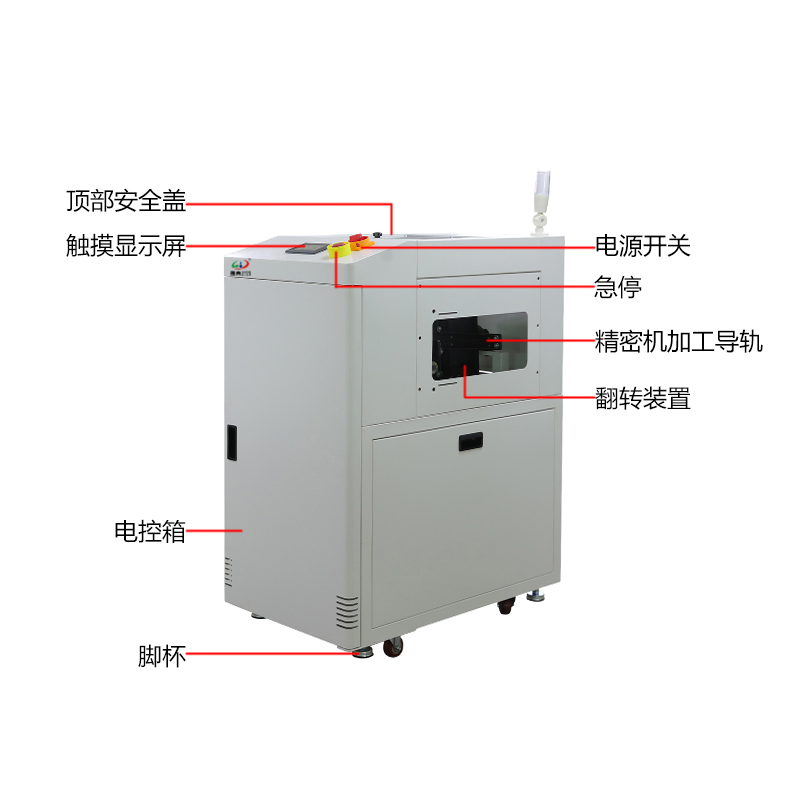

翻板机
● 铝合金导轨，稳固耐用且美观。
●机架全钣金3.0mm冷板焊接，表面采用静电喷粉电脑灰色
● 微电脑松下PLC控制系统，工作稳定可靠。
● 显控触摸屏显示操作，具有故障自动诊断功能，人机对话方便。
● 多项声光与触摸屏内提示报警功能。
● 可根据PCB尺寸调节导轨的宽度。
● 阻挡气缸确保PCB板在翻转时不会掉出
● 导轨过板治具槽高10mm
● 采用自动防掉板方式，阻挡气缸模式。
● 设备电气部件采用知名品牌。
● 标配SMEMA信号接口。
●较小的机器占地面积.
●机架全钣金3.0mm冷板焊接，表面采用静电喷粉电脑灰色
● 微电脑松下PLC控制系统，工作稳定可靠。
● 显控触摸屏显示操作，具有故障自动诊断功能，人机对话方便。
● 多项声光与触摸屏内提示报警功能。
● 可根据PCB尺寸调节导轨的宽度。
● 阻挡气缸确保PCB板在翻转时不会掉出
● 导轨过板治具槽高10mm
● 采用自动防掉板方式，阻挡气缸模式。
● 设备电气部件采用知名品牌。
● 标配SMEMA信号接口。
●较小的机器占地面积.

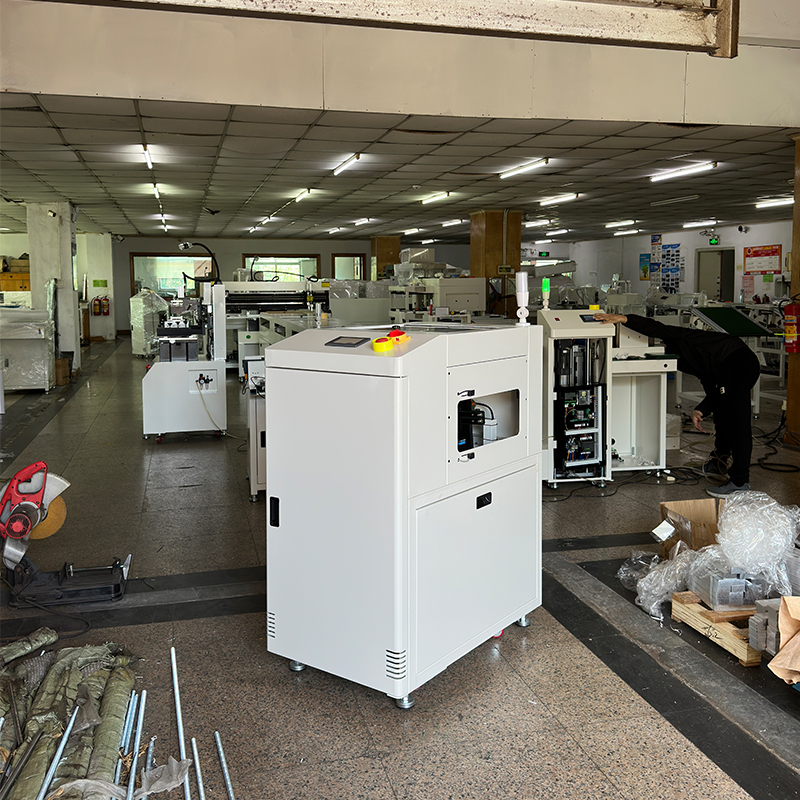

smt设备晟典翻板机

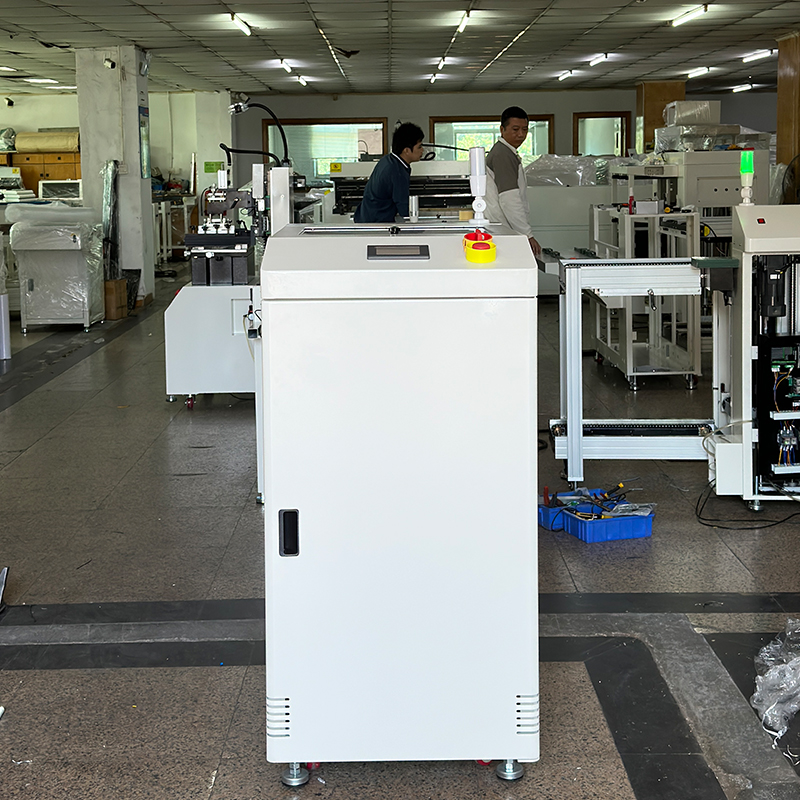

smt设备晟典翻板机

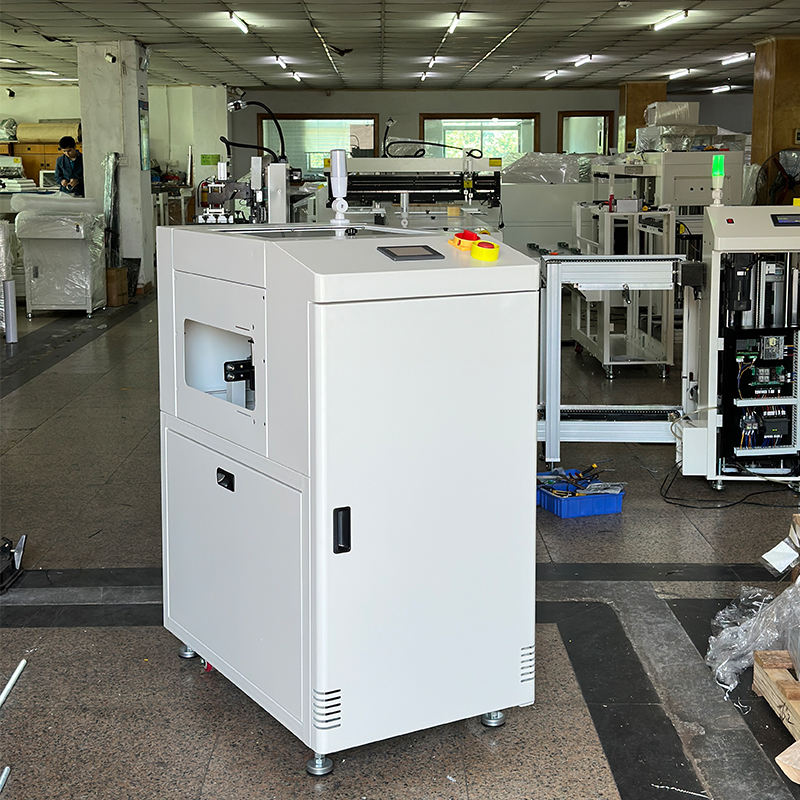

smt设备晟典翻板机
smt设备晟典翻板机
smt设备晟典翻板机
smt设备晟典翻板机
|
控制系统 |
||
|
1 |
电源 |
单相220V |
|
2 |
启动功率/空载功率 |
250W |
|
3 |
气 压 |
4-6kg |
|
4 |
操控面板 |
Samkoon 4.3寸全彩触摸屏操控面板。 |
|
5 |
翻转步进电机 |
110大扭矩步进马达齿轮带动机械翻转（新裕） |
|
6 |
步进驱动器 |
110#数字驱动器（德科智控） |
|
7 |
气缸 |
亚德克 |
|
8 |
光电开关 |
欧姆龙D61 |
|
9 |
电磁阀 |
AKS |
|
10 |
三色灯 |
警示红灯带蜂鸣、黄灯、绿灯为一体式 |
|
11 |
Plc |
松下 |
|
12 |
触摸屏 |
真彩显控EA4.3A |
|
13 |
光电传感器 |
松下cx442 |
|
14 |
槽型开关 |
欧姆龙 |
|
15 |
翻转步进驱动器 |
LC26011H |
|
16 |
翻转步进电机 |
LCDA110H |
|
16 |
传送步进电机 |
57*70 |
|
17 |
传送步进驱动 |
MC542 |
|
18 |
阻挡气缸 |
CDQ2B20*40 |
|

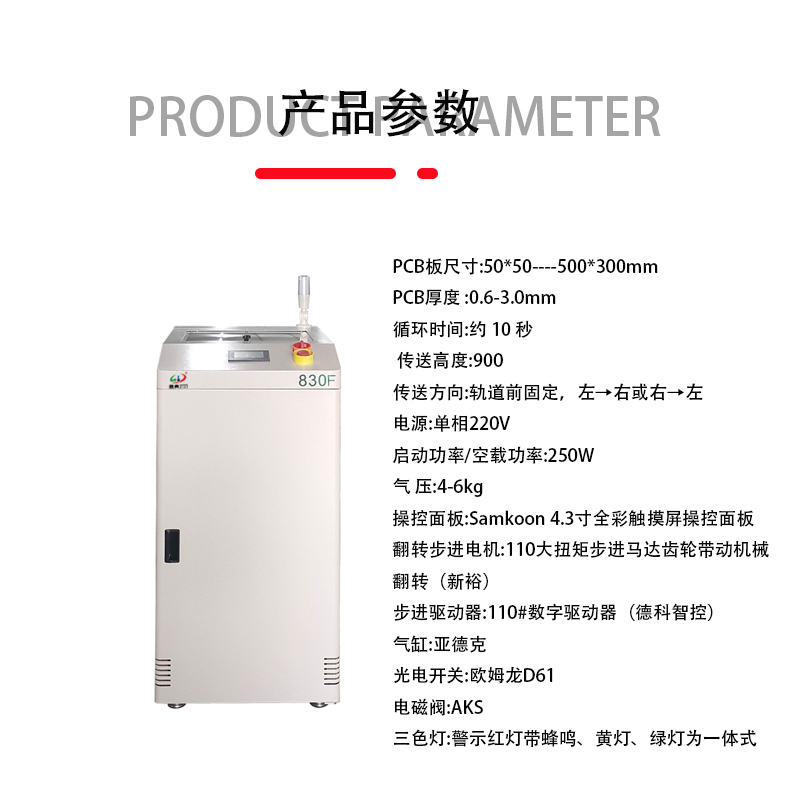

序号 |
适用范围 |
|
|
用于SMT生产线中间，根据前工程机器出来的A面PCB板翻转180度后再送往后程机器。 |
||
|
1 |
PCB板尺寸(MM) |
50*50mm----500*300mm |
|
3 |
PCB厚度 |
0.6-3.0mm |
|
4 |
循环时间 |
约 10 秒 |
|
5 |
传送高度 |
900+50/-20mm，脚杯调节高度 |
|
|
传送方向 |
轨道前固定，左→右或右→左传输。 |
|
机 体 |
||
|
1 |

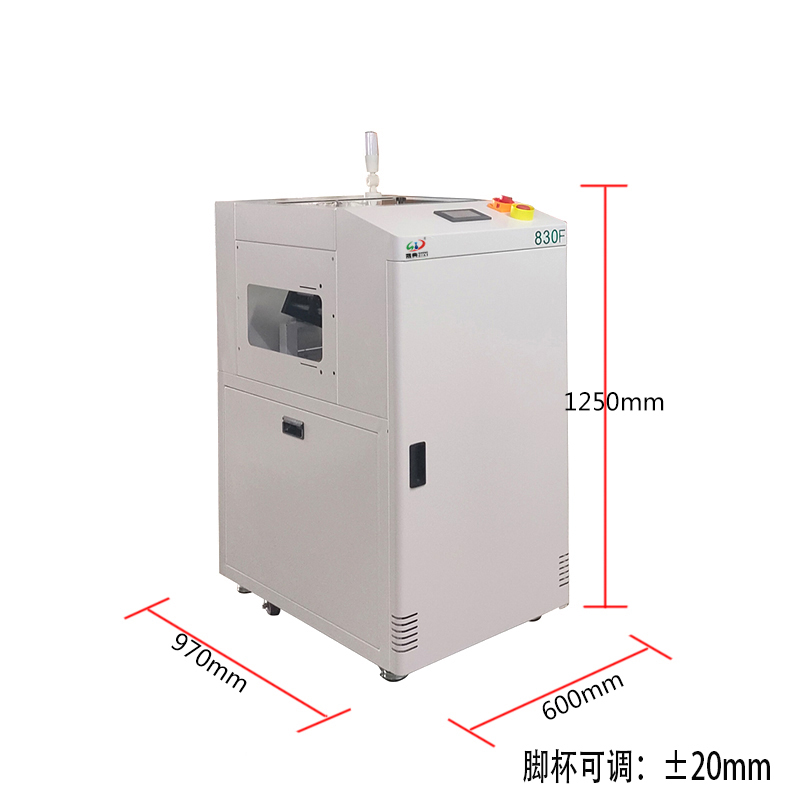

机身尺寸 L*W*H（MM） |
（L）600x(W)800x(H)1200+50/-20mm |
|
2 |
机体重量 |
220KG |
