制造商 |
晟典电子SMT设备 |
|---|---|
| 型号 | SD-600SX |
菜单产品分类Product classification
联系我们
服务热线：13510075168
公司座机：0755-29878225
筛选接驳台

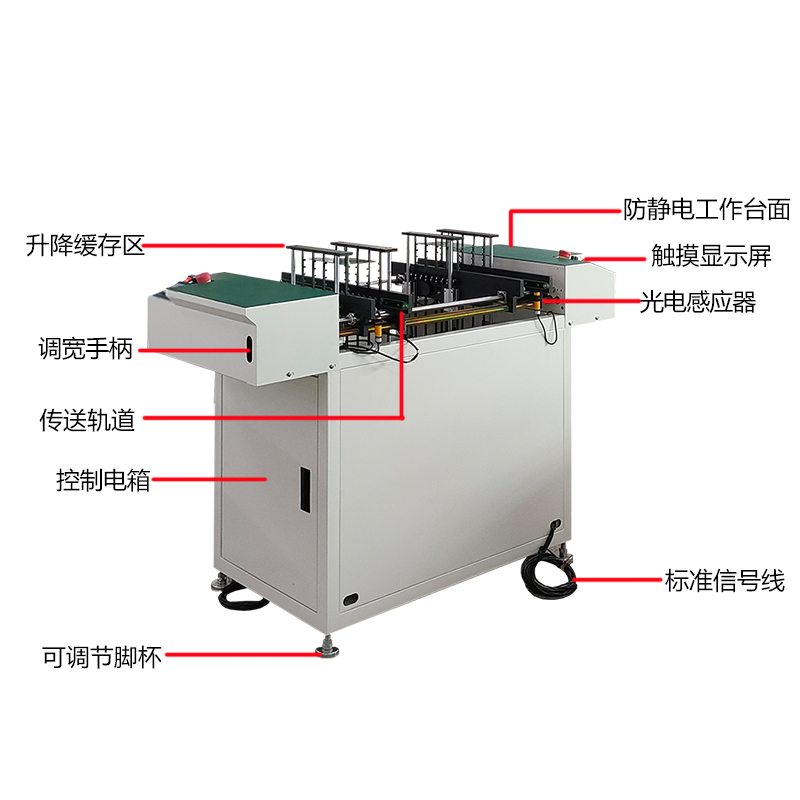

● 外型结构:板金结构与铝型材进框架,表面喷涂处理,颜色为波纹白色。
● 微电脑PLC控制系统，工作稳定可靠。
● 触摸屏显示操作，具有故障自动诊断功能，人机对话方便。
● 多项声光与触摸屏内提示报警功能。
● 采用步进电机传送，
● 好板可直通,坏板上升可存10块，
● 可适用AOI与SPI设备后面，
● 双信号区分NG\OK
● 微电脑PLC控制系统，工作稳定可靠。
● 触摸屏显示操作，具有故障自动诊断功能，人机对话方便。
● 多项声光与触摸屏内提示报警功能。
● 采用步进电机传送，
● 好板可直通,坏板上升可存10块，
● 可适用AOI与SPI设备后面，
● 双信号区分NG\OK
smt设备晟典筛选接驳台
smt设备晟典筛选接驳台
smt设备晟典筛选接驳台
smt设备晟典筛选接驳台
smt设备晟典筛选接驳台
smt设备晟典筛选接驳台
|
型 号 |
SD-100-350C |
|

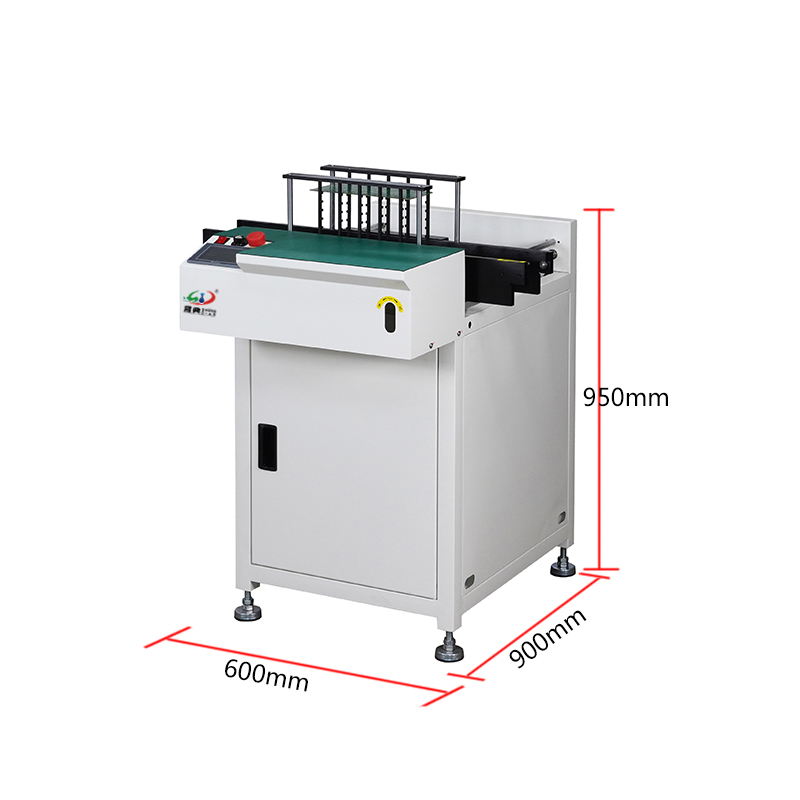

外形尺寸 |
1000*800*900mm |
|
PCB板尺寸 |
50*50～450*350mm |
|
PCB板供给高度 |
900+50/-20mm，脚杯调节高度 |
|
PCB板传送方向 |
左至右或右至左 |
|
PCB输送轨道 |
使用专用导轨及进口圆形φ3mm皮带 |
|
传输马达 |
15W调速马达（1套） |
|
控制系统 |
松下PLC |
|
间距距离 |
每层间距最高30MM |
|
存放NG板量 |
10片 |
|
电 源 |
AC220V/50-60HZ(独立电箱控制） |
|
框架材质 |
全钣金焊接，表面采用静电喷粉电脑灰色 |
|
标准信号 |
采用标准四芯信号线，可直接与其它设备连线使用 |
接驳台适用于SMT和AI生产线之间的连接，也可以用于PCB之缓冲，检验，测试或电子元件手工插装，可与其它设备做信号连接。双螺杆调节轨道宽度方便准确.配有防静电工作台板，主架构可选铁方通或铝型材制作。PCB筛选接驳台是在电子元器件生产和组装过程中使用的一种设备，其主要特点包括：
1.高精度：PCB筛选接驳台具有高精度的定位和测量功能，能够准确地将电路板放置在指定的位置并进行检测。这有助于提高产品质量和生产效率。
2.自动化：PCB筛选接驳台通常配备了自动化系统，可以实现自动上料、自动对位和自动排出等功能。这样可以减少人工操作，并提高生产效率和稳定性。
3.多功能：PCB筛选接驳台通常具有多种工作模式和功能选择，可以适应不同类型和规格的电路板筛选需求。例如，可以进行X轴和Y轴方向的精确调整，以满足不同尺寸的电路板。
4.可靠性：PCB筛选接驳台采用高品质的材料和先进的工艺，具有较长的使用寿命和稳定的性能。其设计和制造的可靠性可以确保在长时间连续工作的环境下保持高效和准确。
5.易操作：PCB筛选接驳台通常配备了直观的人机界面，操作简单方便。使用者只需简单设置参数和指令，就可以实现精确的电路板筛选和测试。
1.高精度：PCB筛选接驳台具有高精度的定位和测量功能，能够准确地将电路板放置在指定的位置并进行检测。这有助于提高产品质量和生产效率。
2.自动化：PCB筛选接驳台通常配备了自动化系统，可以实现自动上料、自动对位和自动排出等功能。这样可以减少人工操作，并提高生产效率和稳定性。
3.多功能：PCB筛选接驳台通常具有多种工作模式和功能选择，可以适应不同类型和规格的电路板筛选需求。例如，可以进行X轴和Y轴方向的精确调整，以满足不同尺寸的电路板。
4.可靠性：PCB筛选接驳台采用高品质的材料和先进的工艺，具有较长的使用寿命和稳定的性能。其设计和制造的可靠性可以确保在长时间连续工作的环境下保持高效和准确。
5.易操作：PCB筛选接驳台通常配备了直观的人机界面，操作简单方便。使用者只需简单设置参数和指令，就可以实现精确的电路板筛选和测试。
