制造商 |
晟典SMT设备 |
|---|---|
| 型号 | SD-FMS12 |
菜单产品分类Product classification
联系我们
服务热线：13510075168
公司座机：0755-29878225

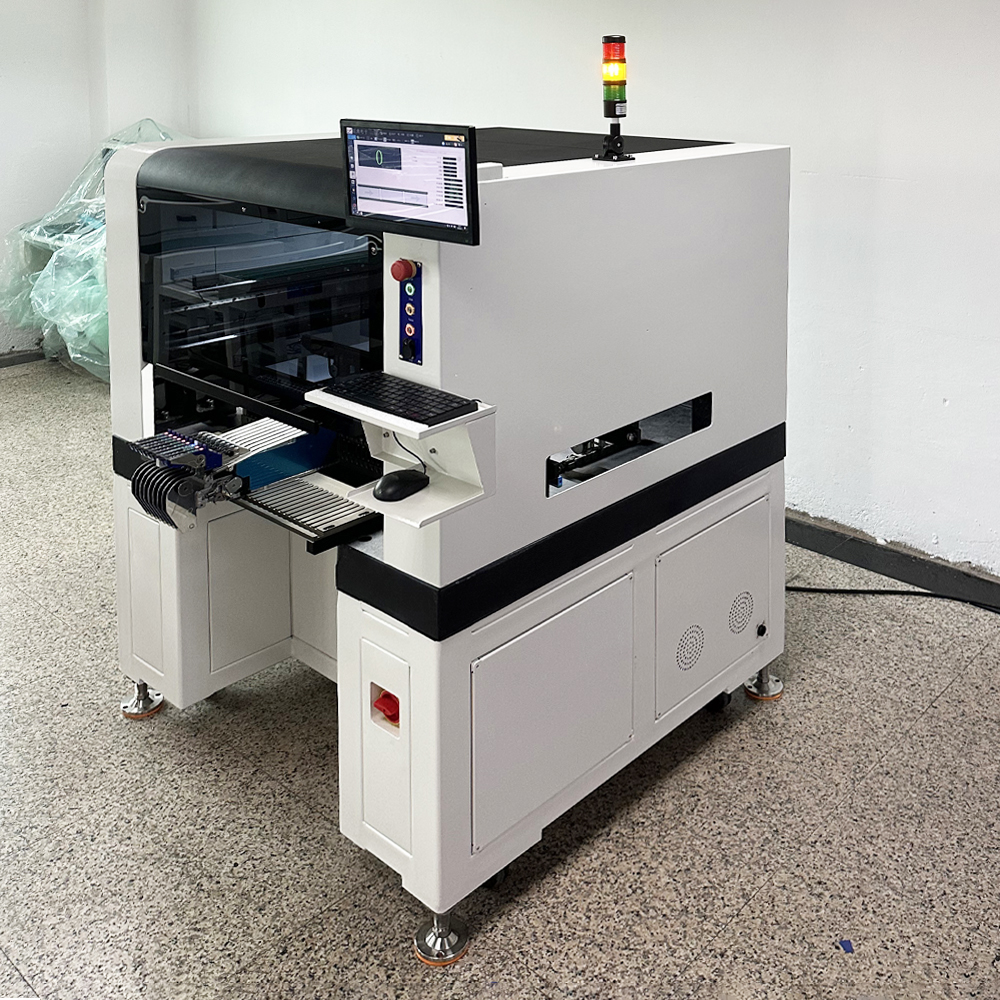

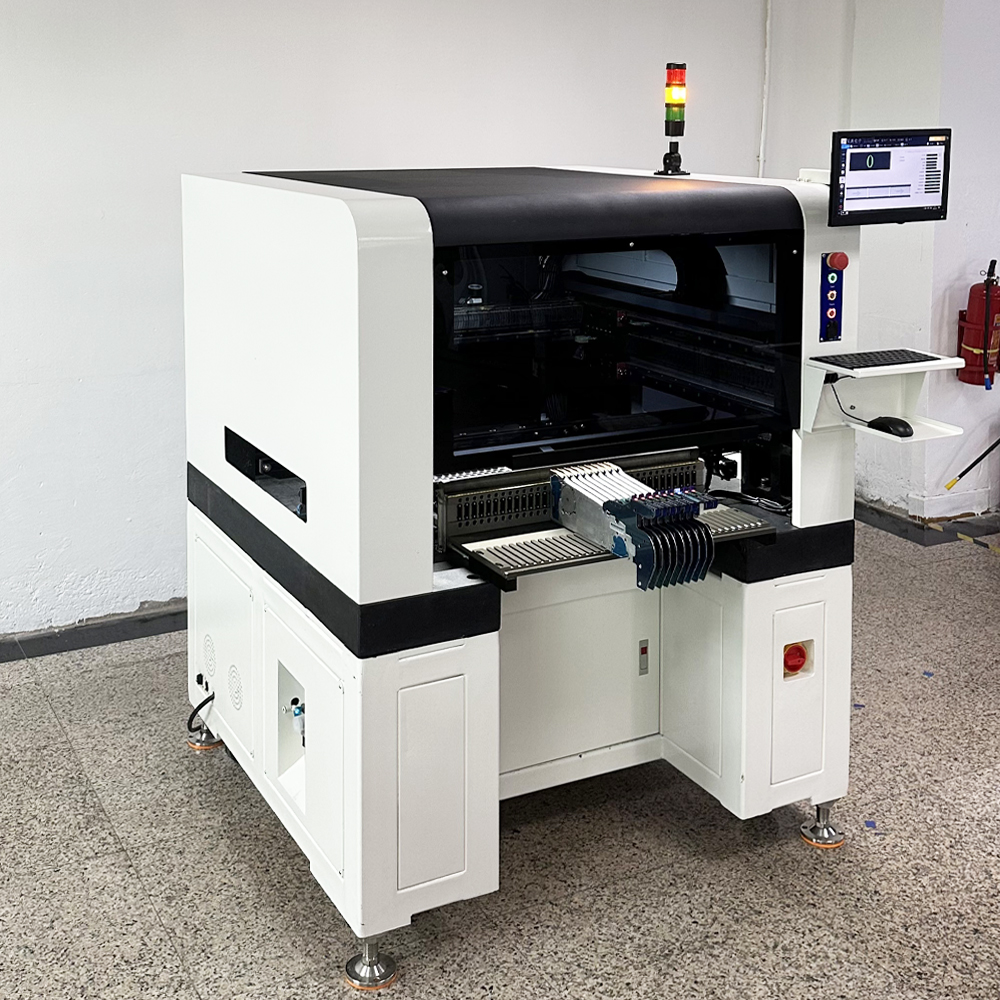

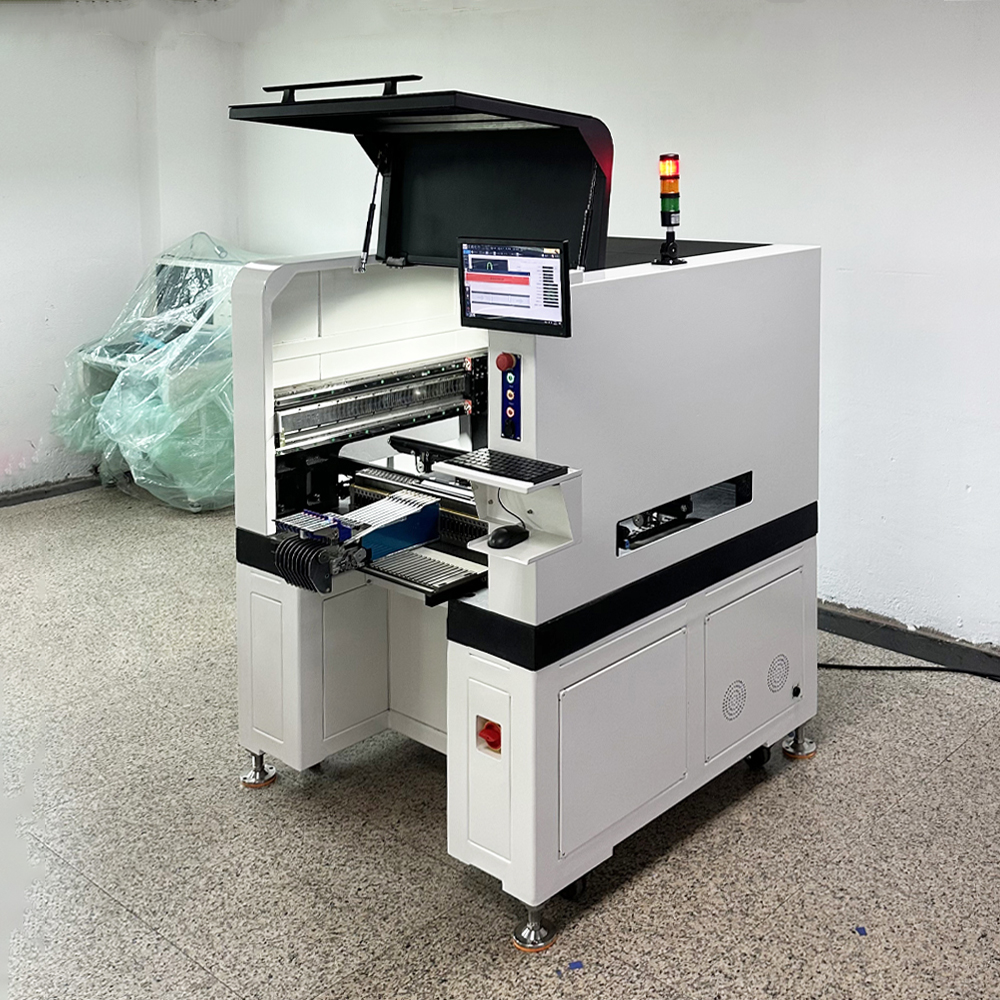

晟典12头贴片机
|
|
类别 |
SD-FMS12 |
|
规格 |
贴装头模组 |
单臂 |
|
轨道模组 |
单轨 |
|
|
吸嘴数量 |
高速贴装头（12头） |
|
|
设备尺寸 |
长X宽X高 |
1340*1340*1600mm |
|
重量 |
重量 |
约1260KG |
|
电气规格 |
气源 |
0.5MPa，140L/min |
|
电源/功率 |
AC220V, 2KW |
|
|
对象基板 |
PCB尺寸 |
单轨： |
|
PCB厚度 |
0.5-6.0mm |
|
|
PCB固定方式 |
气动顶升平台，上下夹板 |
|
|
贴装功能 |
最佳贴片速度 |
45000CPH（最佳供料器配置条件下） |
|
贴片精度（CPK） |
± 0,035mm(XYZ),CPK ≥ 1.0 |
|
|
对应元件范围 |
飞行相机：最小元件1.0*0.5mm（0402），最大元件 L12*W12*H6.5mm（选配） |
|
|
视觉系统 |
MARK相机视野 |
L20mm*w20mm |
|
MARK相机类型 |
面阵200W |
|
|
元件相机类型 |
飞行相机（选配） |
|
|
固定相机 |
||
|
进料系统 |
供料器 |
电动供料器 |
|
供料器配置 |
单边36站（8mm） 双边72站（8mm，选配） |
|
|
散料柔性震动器可定制支持1/9/12/16/20格 |
||
|
定制短截物料供料托盘/散料芯片供料装置 |
||
|
可根据客户工艺要求灵活配置 |
||
|
卷料物料供料器 |
Tape:8/12/16/24/32/44/56mm |
|
|
管装物料供料器 |
单个震动供料器搭载数量： |
|
|
4-20mmx3管，30-40mmx2管，40-50mmX1管 |
||
|
Tray |
支行定制 |
|
|
吸嘴交换器 |
36位 |
|
|
控制部分 |
X轴 |
高精度直线电机+光栅尺 |
|
Y轴 |
双驱直线电机+光栅尺，全闭环控制 |
|
|
Z轴 |
高精度直线电机 |
|
|
R轴 |
高精度伺服电机 |
|
|
MES系统对接 |
MES采集 |
支持TCP/IP通信协议 |
|
MES上传 |
支持二维码/条码识别/绑定上传MES |
