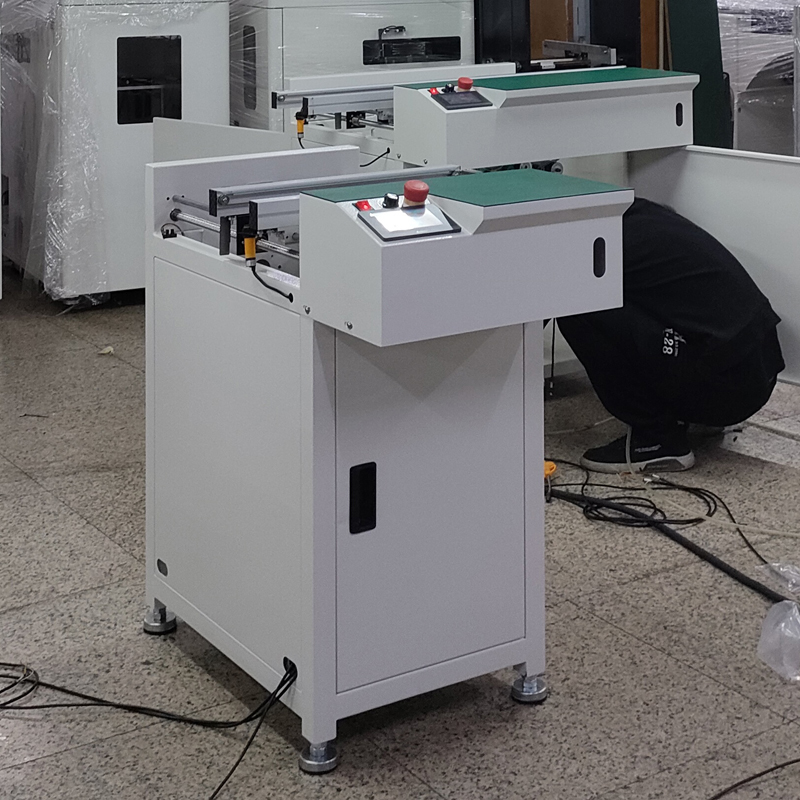

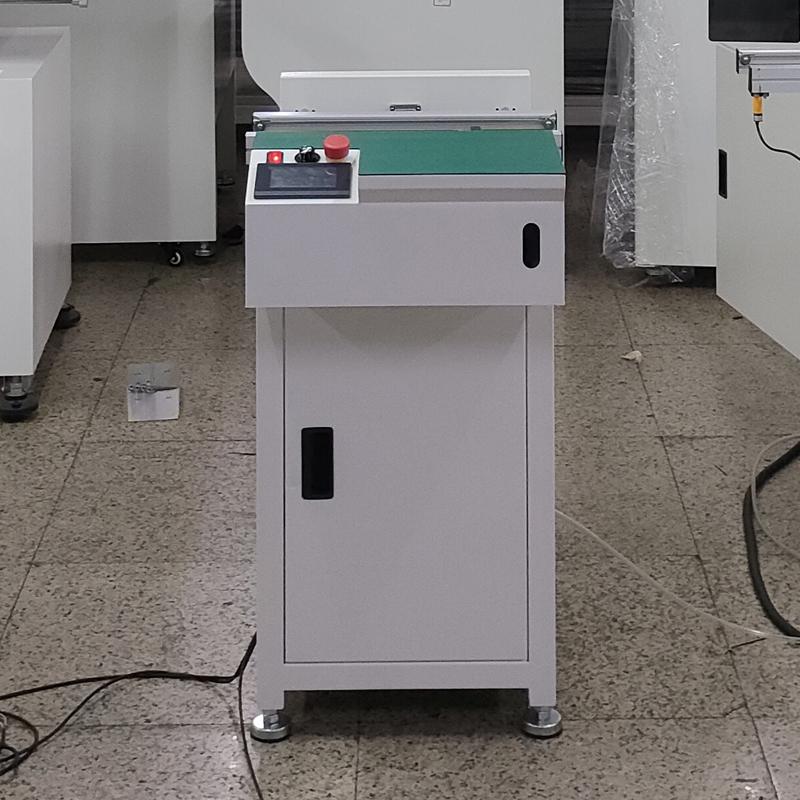

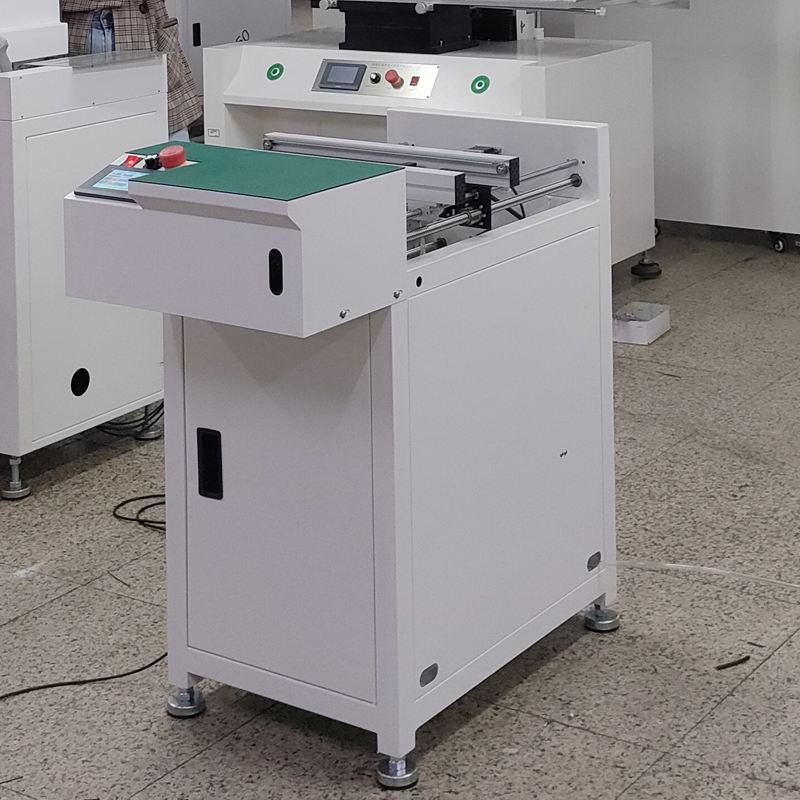

全自动转角机

制造商	晟典SMT设备
型号

PCB转角机是SMT/DIP产线中用于调整PCB板传输方向的关键设备，通过角度转换实现不同工位间的无缝衔接，确保产线连贯性‌。以下是其核心技术要点与应用场景：

一、核心功能

‌角度转换‌

支持‌90°/180°定向旋转‌，适配SMT轨道与回流焊、波峰焊等设备的对接需求，减少人工干预‌；

采用步进电机（如86步进电机）驱动，旋转精度达±0.05mm，确保BGA等高精度元件板材无偏移‌。

‌自动化控制‌

搭载‌PLC+触摸屏‌控制系统（如信捷PLC），支持参数设定、故障自检及I/O状态监控‌；

集成欧姆龙光电传感器，实时检测PCB位置并触发传输动作，响应时间≤3秒‌。

‌多尺寸兼容‌

适应PCB板尺寸范围‌50×50mm至610×508mm‌，轨道宽度可通过插槽快速调节‌；

传送高度标准化为‌900±20mm‌（可定制），匹配主流贴片机及印刷机高度‌。

二、结构组成

‌传输轨道‌：采用开模铝合金轨道或冷轧钢板焊接结构，表面喷粉防静电处理，皮带传动速度可调（0.5-2m/min）‌；

‌驱动系统‌：中大减速电机（功率200-250W）搭配滚珠丝杆，保障传输稳定性与低噪音运行‌；

‌定位模块‌：磁性接近开关+高精度导向杆，重复定位精度≤±0.5mm‌。

三、应用场景

‌SMT产线‌：

在贴片机与印刷机间实现90°转向，优化产线布局‌；

与接驳台联动，完成PCB缓存及多向分流‌。

‌DIP组装线‌：

180°旋转对接波峰焊设备，避免人工搬运导致的元件损伤‌。

smt设备晟典转角机
