选择性波峰焊

制造商	晟典电子SMT设备
型号	SD-选择焊

选择性波峰焊又称选择焊，是应用于PCB插件通孔焊接领域的设备，因不同的焊接优势，在近年的PCB通孔焊接领域中，逐步成为了流行趋势，应用范围广泛，如：军工电子、航天轮船电子、汽车电子、数码相机、打印机等高焊接要求且工艺复杂的多层PCB通孔焊接中。
选择性波峰焊又分为离线式选择性波峰焊和在线式选择性波峰焊两种；
其中离线式选择性波峰焊：是指与生产线脱机的方式，组焊剂喷涂机和选择性焊接机为分体式1+1，其中预热模组跟随焊接部，人工传输，人机结合，设备占用空间较小。
而在线式选择性波峰焊：是在线式系统可以实时接收生产线数据全自动对接，组焊剂模组预热，模组焊接，模组一体式结构。特点是全自动链条传输，设备占用空间较大，适合自动化要求较高的生产模式。

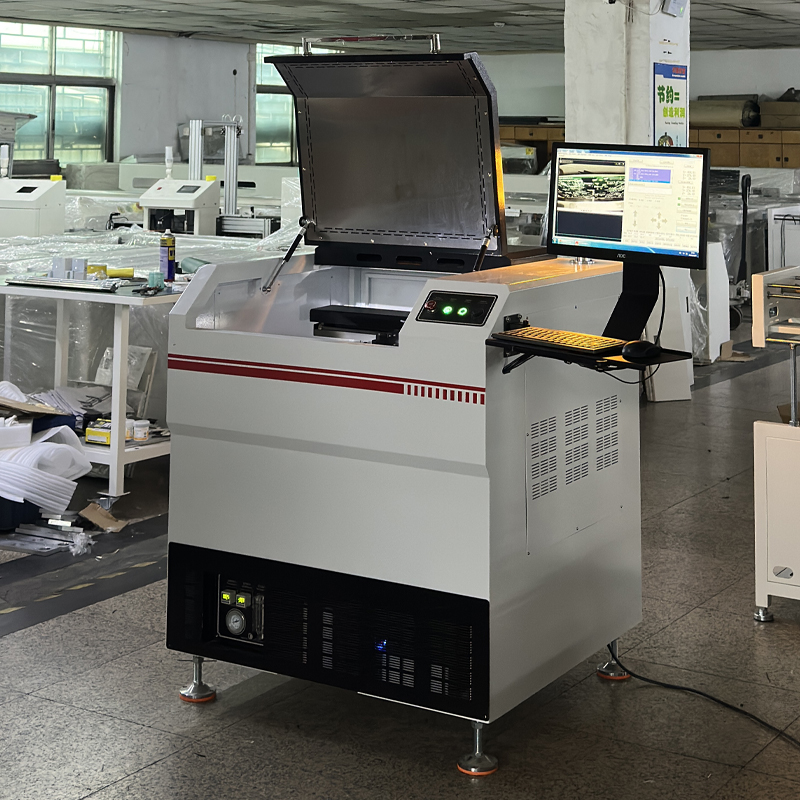

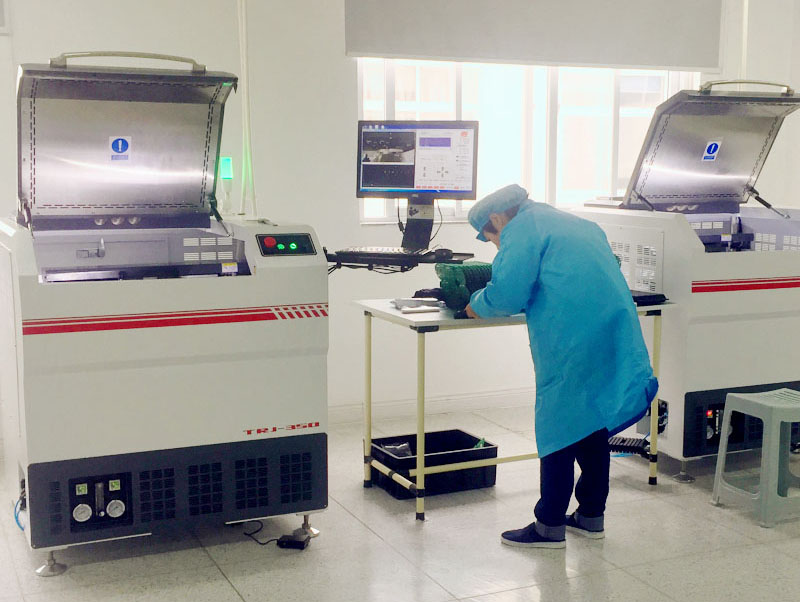

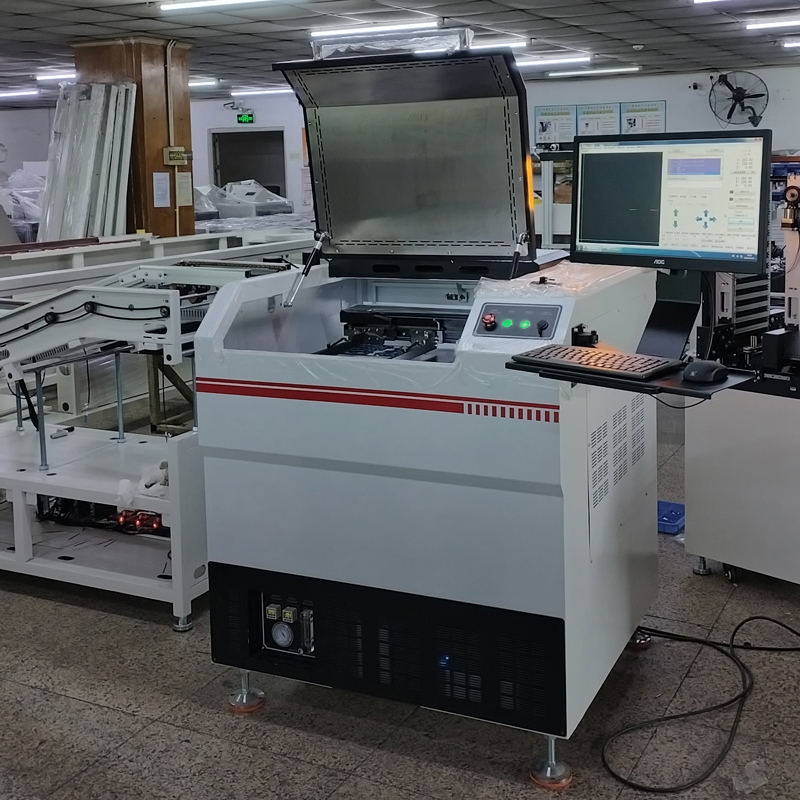

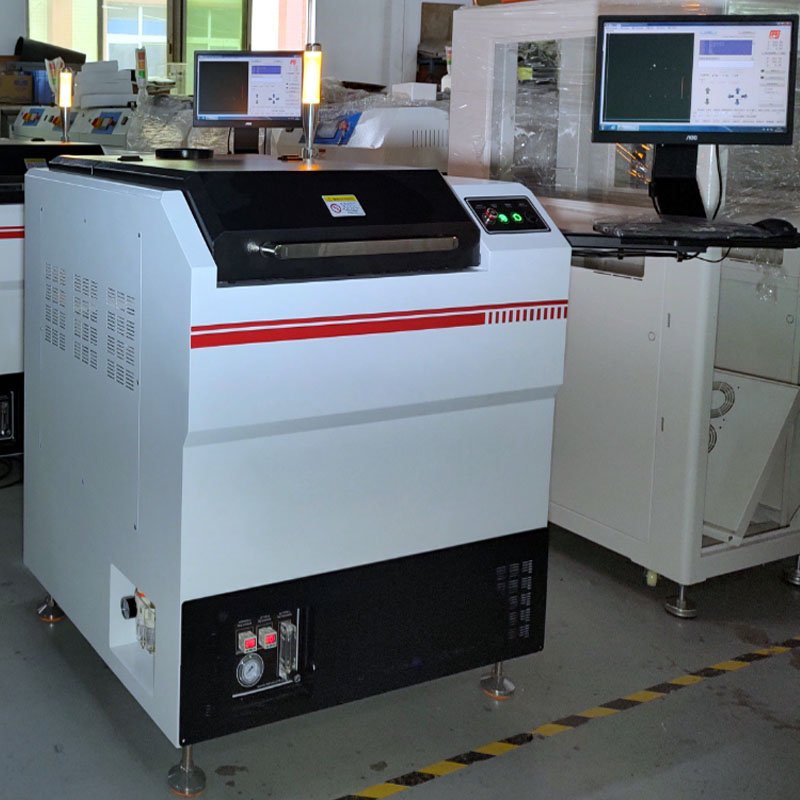

晟典选择焊

diyname2

diyname3

diyname4

项目	设备描述	具体要求
机型及电源等	机器型号	SD-400
	电源	1P 220V 50HZ (可选其它电压)
	正常机器功率/总功率	1.8KW/4.0KW
	机器重量	≥200KG
	外形尺寸	(L)950(W)900(H)1100mm
PCB板	最小PCB尺寸	L50mm W50mm
	最大PCB尺寸	L400mm W400mm
	PCB 厚度	0.5~6mm
	PCB 重量	≤4KG
	PCB 上部元件高度	≤100mm
	PCB 下部元件高度	≤40mm
	PCB 工艺边	≥3mm

l　产品的应用范围 – 选择焊能方便的和工厂的自动化产线配合在一起，并具有多台扩展的功能,可过治具或者直接焊接各种混裝PCB板。

l　适用于各种场合 – 选择焊系统的高性能首先特殊材料的喷嘴设计开始，它可以精确而稳定地喷出各种锡波高度，从而提高了在空间有限或太靠近零件的情况下持续地重复焊接的能力。的锡焊泵、推进器、升降器、机器人技术、氮气输送以及温度控制技术，加上我们独有的波峰喷嘴，令系统的锡焊性能锦上添花，精度高，不良品少。

l　使用场所极好的温度控制能力 –氮气温度控制性能好，因为它使用的是PID温度控制原理(0-400度)，氮气用于对焊接波峰进行惰化及保护。这个独特的氮直热系统是对波峰进行加热的。让操作员可以选择要增加还是减少温度。

l　闭环伺服马达 = 高准确性、可重复性、高焊接质量 –系统都使用最精确、最先进的机器人控制技术 – 闭环伺服器。伺服器就是知道位置并维持完美重复性的智能马达。滚珠丝杆与直线导轨进行导向，定位精确，噪音小，移动平稳。
