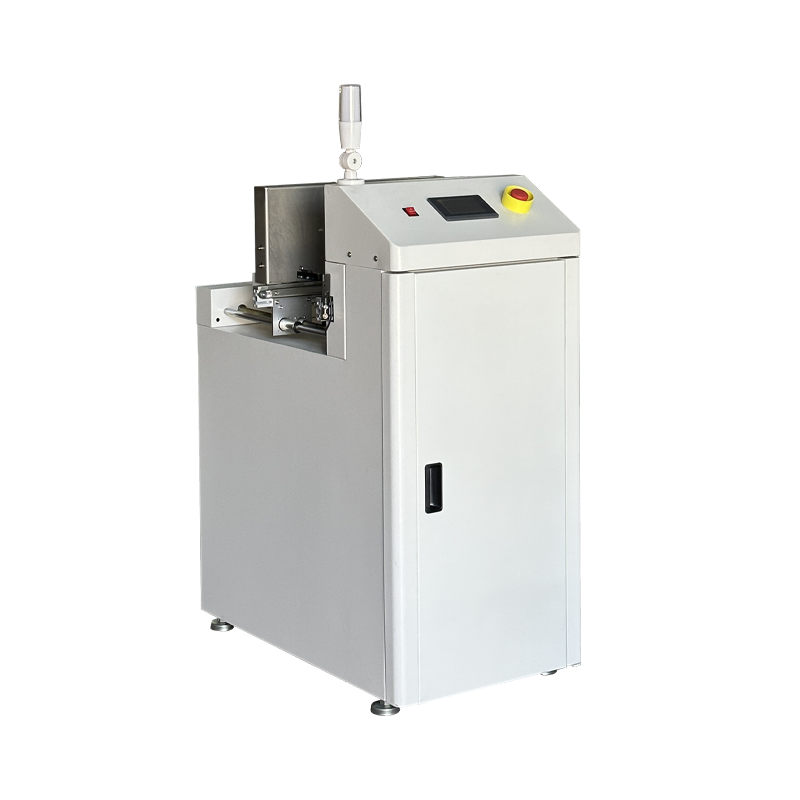

smt产线“自动叠料机”，高效收叠省空间

很多人分不清上板机和叠板机，其实很简单：上板机是“送板出去”，叠板机是“叠板起来”，叠板机可将零散的PCB板自动堆叠整齐，也可将堆叠好的板子自动送入生产线，一机两用，性价比超高。

一、叠板机核心功能与工作原理

咱们这款叠板机采用跌落式+推板式双结构设计，工作流程：人工将PCB板放入轨道→设备接收到信号→板子自动跌落至叠料平台→平台自动下降，层层堆叠→堆叠完成后自动报警，可直接转运；也可反向运行，将堆叠好的板子自动推出，实现供料功能。

相比人工叠板，叠板机每小时可叠板400-600片，堆叠整齐、不歪斜、不刮花，堆叠高度可达200mm，节省70%的存放空间，特别适合PCB板暂存、周转、批量生产。

二、叠板机核心技术优势

1. 一机两用，性价比高：兼具叠板、供料双重功能，既可当叠板机使用，也可切换为接驳台模式，替代传统人工叠板、供料，一台设备顶两台用。

2. 自动定位，堆叠整齐：采用光电传感器精准定位，板子堆叠误差≤±1mm，层层对齐，避免歪斜、碰撞，保护PCB板表面完好。

3. 灵活调节，适配多规格：轨道宽度50-460mm可调，适配不同长度、宽度的PCB板；升降步距10-40mm可调，根据板子厚度灵活设置，不压坏板子。

4. 稳定运行，故障率低：采用进口减速电机+滚珠丝杆，升降平稳、无噪音、无抖动；具备满板报警、空板报警、卡板停机功能，运行更安全。

5. 非标定制，满足特殊需求：可根据客户产线尺寸、产能需求，定制加长轨道、加高料架、双轨叠板机，适配特殊规格PCB板、超大板生产。

6. 防静电安全设计：整机防静电处理，符合电子车间安全标准，避免静电损伤精密PCB板和元器件。

三、叠板机应用场景

适用于SMT产线前端供料、后端收板、PCB板周转暂存、DIP插件线叠板，广泛应用于电子厂、电路板加工厂、智造车间，解决PCB板堆叠、周转、存放难题。

波峰焊——DIP插件焊接专家，无铅工艺零桥连

很多电子厂既有贴片元件，又有插件元件，所以回流焊+波峰焊是标准配置，咱们这款波峰焊，针对无铅工艺优化，解决插件焊接虚焊、漏焊、桥连、锡渣多的行业难题！

一、波峰焊核心工作原理

波峰焊采用助焊剂喷涂→预热→波峰焊接→冷却四步流程：

1. 助焊剂喷涂：专利步进马达驱动喷雾装置，根据PCB宽度自动调节喷雾范围、喷雾量，均匀喷涂助焊剂，节省助焊剂30%；

2. 预热区：三段式热风预热，温度80-150℃均匀升温，活化助焊剂，去除氧化物，避免PCB板热变形；

3. 波峰焊接：锡炉内熔融焊料，在电磁泵/机械泵驱动下形成平滑波+湍流波双波峰，PCB板掠过波峰，焊料自动润湿插件引脚与焊盘，完成焊接；

4. 冷却区：强制风冷冷却，焊料快速凝固，形成牢固焊点，避免焊点裂纹、虚焊。

二、波峰焊核心技术优势

1. 无铅工艺，焊点更可靠：采用军工级钛合金锡炉内胆、喷口，耐无铅焊料腐蚀，锡渣氧化量极低，8小时仅产生1.2公斤锡渣，比传统波峰焊减少60%锡渣，节省焊料成本；无铅焊接符合国际环保标准，焊点光亮、牢固，适配高端产品焊接。

2. 双波峰设计，零桥连零漏焊：湍流波+平滑波双波峰组合，湍流波穿透元件阴影区，解决漏焊、虚焊；平滑波修整焊点，解决桥连、拉尖，完美适配高密度插件、异形插件焊接，焊点良率99.9%以上。

3. 精准控温，稳定不波动：采用三菱PLC+PID闭环温控系统，锡炉温度控制精度±2℃，预热区温度精准可调，确保焊接温度稳定，避免温度过高烫坏元件、过低导致虚焊。

4. 智能喷雾，省料又均匀：自动定位喷雾系统，喷雾宽度、速度、量可根据PCB尺寸自动调节，助焊剂不浪费、不飞溅，避免助焊剂残留导致的焊点不良；配备松香液位报警，无需人工值守。

5. 便捷维护，省时省力：锡炉自动进出设计，更换焊料、清理锡渣无需停机等待；大幅面观察窗+液压翻盖结构，方便观察焊接状态、设备维护；钛合金爪+高强度铝合金导轨，耐用不变形，使用寿命长达5年以上。

6. 环保安全，符合车间标准：配备专用助焊剂烟雾回收系统，废气过滤后排放，符合5S无尘车间环保要求；隔离式风刀设计，防止助焊剂进入预热区，避免安全隐患；整机噪音低于60分贝，工作环境更舒适。

7. 灵活适配，通用性强：PCB板宽度50-350mm可调，传输速度0.5-2.0米/分钟可调，适配各类插件PCB板；支持有铅、无铅工艺一键切换，换线时间≤5分钟，满足多品种生产需求。

8. 节能低耗，降低成本：正常运行功率仅8KW，比传统波峰焊省电25%；锡炉保温效果好，炉外温度≤60℃，减少热量损耗，长期使用更省钱。

三、波峰焊选型建议

1. 小型波峰焊：适合小型电子厂、插件少的产品，性价比高，占地小；

2. 中型波峰焊：适合中型电子厂、常规插件产品，通用性强，效率高；

3. 大型无铅波峰焊：适合大型电子厂、高精密插件产品（汽车电子、医疗电子），品质稳定、锡渣少。

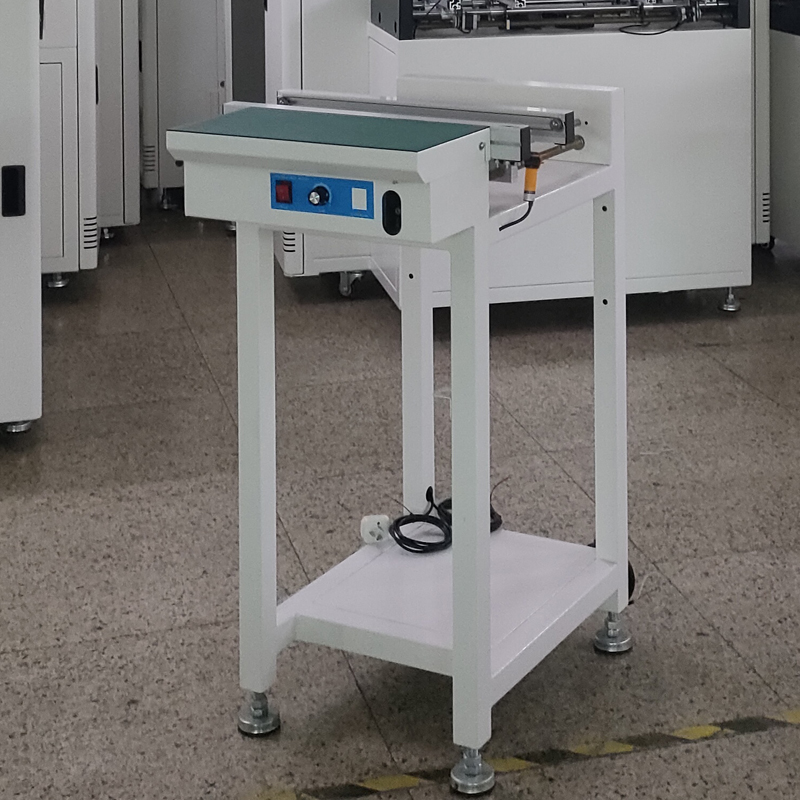

接驳台——产线“桥梁”，无缝衔接不中断

一、接驳台核心功能

1. 设备衔接：连接印刷机、贴片机、回流焊、下板机等设备，填补设备间距，实现PCB板连续传输；

2. 暂存检测：具备手动/自动切换功能，手动模式下可暂停PCB板，进行炉前、炉后检测，筛选不良品；

3. 灵活传输：传输速度0-3000mm/min可调，单轨、双轨可选，适配不同产能、不同规格PCB板；

4. 非标适配：可定制升降式、转弯式、加长式接驳台，适配特殊产线布局、特殊高度设备对接。

二、接驳台核心技术优势

1. 平稳传输，不卡板：采用进口调速电机+直线导轨，传输平稳、无抖动、无噪音，PCB板传输误差≤±0.1mm，杜绝卡板、掉板；

2. 快速调宽，适配多规格：滚珠丝杆调宽机构，1分钟完成50-450mm宽度调节，无需工具，换线效率高；

3. 智能控制，便捷操作：配备光电传感器，自动检测PCB板位置，自动启停；具备BY-PASS直通功能，可直接跳过检测，连续生产；

4. 坚固耐用，稳定可靠：方通焊接机架，加重底座，运行不移位；防静电工作台面，保护PCB板；整机寿命长达8年以上，运维简单；

5. SMEMA接口，无缝联动：标准SMEMA通讯接口，可与任何SMT设备对接，信号互通，实现整线自动化；

6. 多功能拓展：可加装检测灯架、键盘托、散热风扇、亚克力防护罩，满足检测、散热、防护需求。

三、接驳台应用场景

适用于SMT产线、DIP产线、检测产线，用于设备衔接、PCB暂存、炉前炉后检测、人工检修，是电子厂必备的通用设备，每条产线至少需要2-4台接驳台。

SMT整线设备搭配方案（一站式采购，省心省力）

一、SMT整线设备搭配方案（一站式采购，省心省力）

根据不同产能、不同产品，为大家整理了3套标准整线方案，直接抄作业，不用纠结选型：

1. 小型电子厂整线方案（日产能5000片以下）：吸板机+上板机+接驳台+锡膏印刷机+贴片机+回流焊+接驳台+下板机；适合小家电、消费电子、简单主板，投资小、见效快；

2. 中型电子厂整线方案（日产能5000-20000片）：吸板机+双轨上板机+接驳台+印刷机+双轨贴片机+10温区回流焊+波峰焊+移载机+下板机+叠板机；适合工控设备、智能家居、汽车电子配件，产能高、品质稳；

3. 大型电子厂整线方案（日产能20000片以上）：双吸板机+双轨上板机+接驳台+高速印刷机+高速贴片机+12温区氮气回流焊+无铅波峰焊+多台移载机+双轨下板机+叠板机；适合汽车电子、医疗电子、航空航天、精密芯片，高端配置、零缺陷生产。
