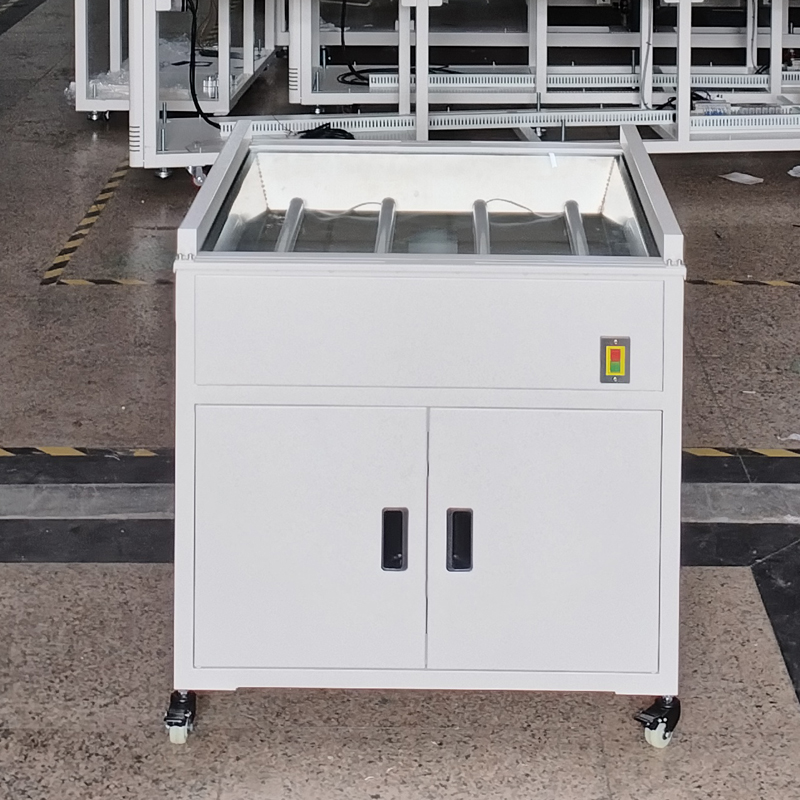

简易显微镜款的钢网检测台

简易显微镜款钢网检测台，是一种高度依赖人工操作的低成本、半自动目检方案。本质上是一个集成了高倍显微镜和移动平台的精密工作台，用于操作员手动检查钢网。

通常由以下几个模块集成在一个工作台面上：

1、基座与平台：一个稳固的、通常是花岗岩或高质量金属的底座，带有一个可以手动（或简易电动）控制、精准移动的XY轴平台，用于放置和移动钢网。

2、成像核心：一台固定式或可移动的高倍率工业视频显微镜（或光学显微镜），放大倍率通常为20-100倍，能将钢网开孔清晰地显示在显示屏上。

3、照明系统：与显微镜配套的环形LED光源，提供均匀、可调节的照明，凸显开孔边缘和内部缺陷。

4、辅助软件：可能配备基础的测量软件，可在屏幕上进行简单的尺寸测量（如量测开孔直径），但通常不具备与Gerber文件自动比对和全自动缺陷识别的功能。

主要作用：低成本下的关键检查

1、作用非常聚焦：通过放大，辅助人眼完成对钢网开孔质量的精细化目视检查。

2、核心任务：检查堵孔、异物、毛刺、严重变形等明显缺陷。

3、优势：成本极低、操作直观、维护简单，对于预算非常有限或检测需求极少的场景，可以替代纯裸眼检查。

4、局限性：完全依赖操作员的经验和专注力，效率低、易疲劳、一致性差，且无法对开口尺寸、位置坐标等参数进行高效、精确的全检和量化判定。

简易显微镜款 (手动目检台)：

1、检测方式，人工操作 + 人眼判断

2、核心能力，放大观察，辅助发现明显缺陷

3、成本非常低，辅助类检验工具

这种简易显微镜款设备适用于：

1、预算极其有限，且年检测量很少（如小型研发中心、实验室）。

2、作为临时或补充抽检工具。

3、仅需检查“有没有堵、有没有脏”这类定性问题，不要求精确的量化数据。

波峰焊焊接工艺介绍

波峰焊是一种用于批量焊接印刷电路板（PCB）上通孔插装元器件和部分表面贴装元器件（SMD）的高效自动化焊接工艺。其核心原理是让插装好元器件的PCB底部与熔融的焊料波峰接触，从而完成所有焊点的连接。

波峰焊工艺的主要流程

典型的波峰焊流程是一个连续的流水线作业，主要包括以下几个阶段：

1. 准备与插件

PCB板已完成部分表面贴装（SMT）工序（如果需要）。

将通孔元器件（THC）插入PCB对应的孔中。通常由人工或自动插件机完成。

2. 助焊剂涂覆

目的：清洁待焊金属表面（焊盘和引脚），去除氧化层；降低焊料表面张力，提高润湿性；防止焊接过程中再次氧化。

常见方法：

发泡式：使助焊剂通过多孔发泡管产生均匀泡沫，PCB经过时涂覆。

喷雾式（主流）：采用精密喷雾系统，将助焊剂雾化后均匀喷洒在PCB底部。喷雾式更可控、节省助焊剂，适用于高密度板。

3. 预热

目的：

逐步升温：避免PCB突然接触高温焊料产生热冲击，导致板子翘曲或元件开裂。

活化助焊剂：蒸发掉助焊剂中的溶剂成分，使其有效成分开始工作。

减少温差：使PCB和元器件温度均匀，有助于形成良好焊点。

方式：通常采用热风对流或红外加热。预热温度通常控制在90-130℃之间，具体取决于PCB和助焊剂类型。

4. 焊接（接触波峰）

这是核心环节。预热后的PCB通过传送带，以一定角度和速度进入焊锡炉。

焊锡炉：内部装有熔融的锡铅或无铅焊料（如SAC305），通过机械或电磁泵产生稳定的焊料波峰。

波峰类型：

湍流波（第一波峰）：流速快，冲击力强，能有效克服阴影效应，确保焊料渗透到通孔内和狭窄间隙。

平滑/层流波（第二波峰）：流动平稳，用于修整焊点，去除多余的焊料，减少桥连和拉尖。

许多设备采用双波峰系统来兼顾焊接效果和质量。

5. 冷却

焊接后的PCB进入冷却区（通常采用风冷），使焊点快速凝固，形成可靠的冶金结合，并防止元器件过热。

6. 清洗（可选）

对于使用腐蚀性较强（如松香型）助焊剂的场合，或者对产品清洁度有极高要求（如航空航天、医疗）的产品，需要进行清洗以去除残留物。现在很多免清洗助焊剂已广泛应用，此步骤常被省略。

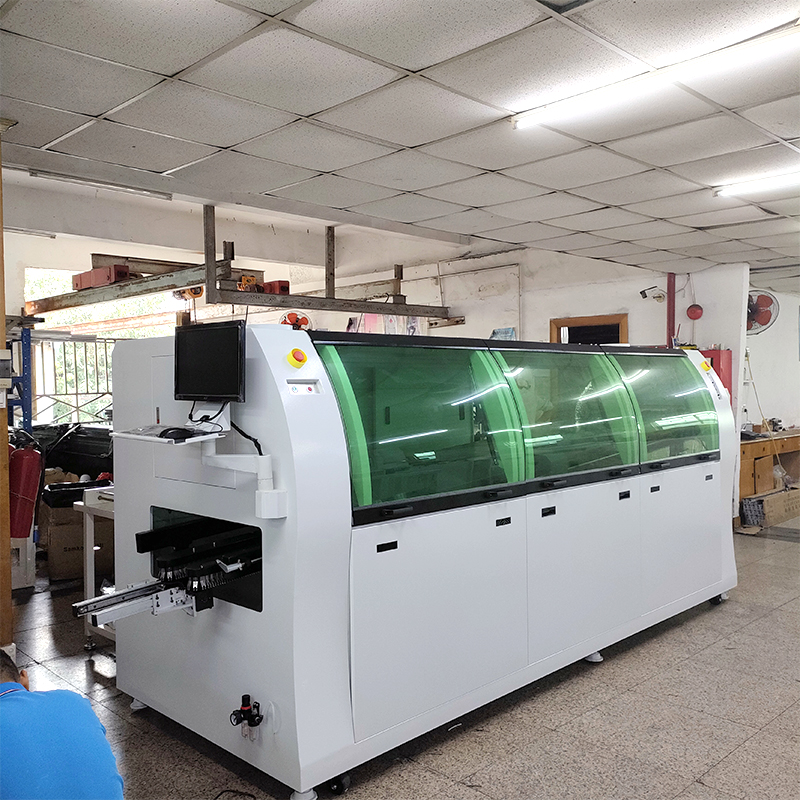

DIP设备波峰焊工作原理

dip波峰焊是一种将熔融焊料喷流成波峰状，使插装元器件的pcb通过波峰实现自动焊接的工艺，其核心在于通过双波峰设计确保焊点饱满、减少缺陷。

工作原理分步解析：

喷涂助焊剂‌

在pcb进入焊接区前，先均匀喷涂或发泡助焊剂，以去除金属表面氧化物、增强润湿性，并防止焊接过程中再次氧化。

预热处理‌

pcb板经传送带进入预热区（通常80–130℃），使板面温度均匀上升，避免因突然受热导致变形或产生气泡，同时促使助焊剂活化。

双波峰焊接‌

第一波峰（扰流波/湍流波）‌：呈“沸腾喷泉”状，流速快、渗透力强，能有效冲刷元件引脚背面的阴影区域，解决虚焊、漏焊问题。

第二波峰（平滑波/层流波）‌：呈“平缓瀑布”状，流动稳定，可填补第一波峰造成的锡尖、少锡等缺陷，形成光滑饱满的焊点。

冷却定型‌

焊接后的pcb通过强制风冷系统快速降温（降温速率约4–6℃/秒），使焊点迅速凝固，减少晶粒粗化，提升机械强度与可靠性。

后续处理‌

焊接完成后需剪除过长引脚、清洗残留助焊剂，并进行aoi检测或功能测试，确保电气连接可靠。

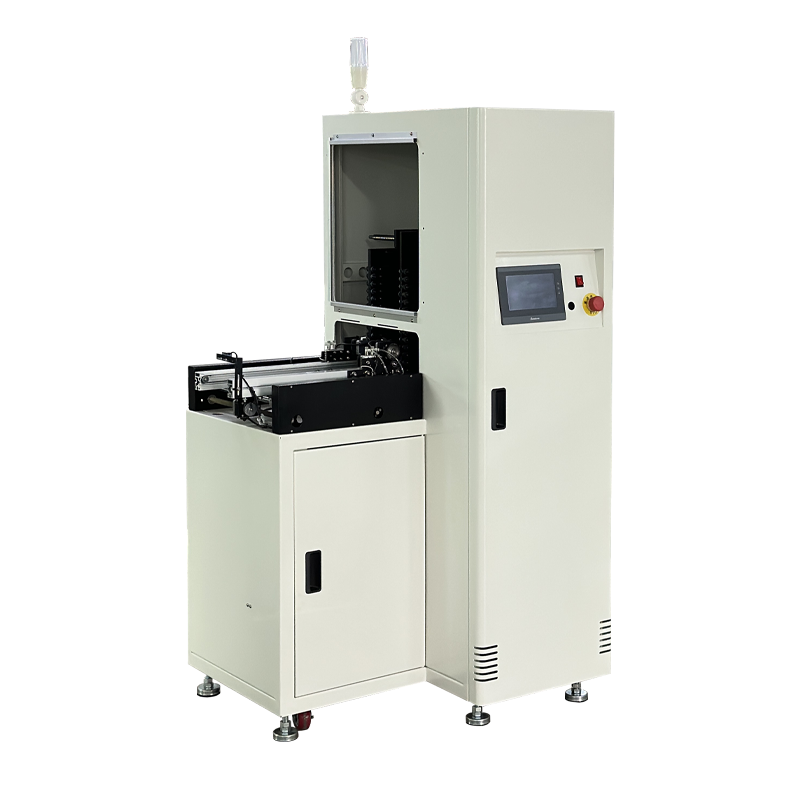

选择适合的SMT缓存机

选择适合的SMT缓存机

一、明确自身生产需求

缓存功能需求‌

若仅需在设备间做简单缓冲暂存，选择基础款全自动储板机即可，它能满足SMT生产线自动丝印机后或速度有差距设备间的缓存，支持先进先出、后进先出、直通功能。

要是在SPI、AOI前后需要对NG/OK板进行筛选暂存和返修，可选择多功能缓存机，它能自动区分存放不良板和良品板，还可远程判断误判不良并转为良品流入下工序。

若产线有柔性生产需求，比如小批量、多品种、工艺路线频繁调整，可选择结合AGV技术的柔性动态缓存设备，它能实现物料移动式缓存和按需配送，提升车间空间利用率和产线重组灵活性。

缓存容量需求‌

根据产线的生产节拍和缓存时长需求确定，单轨缓存机一般可存20片PCB板，双轨可存40片，部分设备还能根据PCB板层距定制缓存数量，比如20MM层距时最大可存20片。

适配性需求‌

确认缓存机的导轨调节方式是否适配PCB板，部分设备前导轨固定、后导轨可活动调节，也可定制前活动后固定，双轨设备还能定制1、4导轨固定，2、3导轨活动调节的模式，避免卡板。同时要保证设备有SMEMA标准四芯信号线，可直接与其他设备连线使用。

二、关注设备性能与配置

控制系统‌

优先选择采用知名品牌PLC控制的设备，比如松下PLC，搭配触摸屏控制界面，操作简单，运行稳定，抗电磁干扰能力强，还能直观监控缓存数量、缓存时间等状态。

传动与定位系统‌

升降丝杆选择知名品牌如台湾上银的产品，步进电机传送能保证平稳精准的升降模式，减少对PCB板的损坏；采用皮带无摩擦传动的设备，能进一步降低对PCB板的损伤。

传感器与配件‌

配备进口光电感应器，比如欧姆龙的感应器，能防止误感应，提升设备安全性；选用品牌配件的设备，质量更有保障。

三、结合现场实际情况

空间布局‌

根据现场使用空间选择合适尺寸的设备，部分设备可根据客户要求指定机器长度，选型时要确保设备能顺利安装在产线中，不占用过多空间。

预算情况‌

大型制造企业若计划建设全新数字化车间，可选择具备大规模、系统级自动化集成与数字化管理能力的设备，它能和MES、ERP等上层管理系统数据互通；预算有限的中小企业，可选择高性价比的基础款缓存机，满足基本缓存需求。

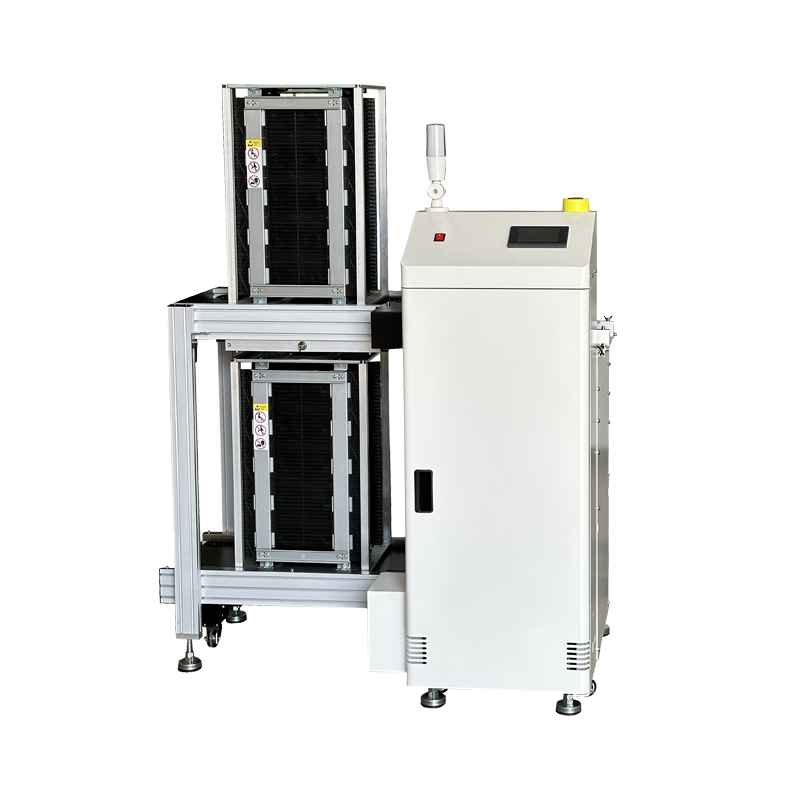

上板机——产线“自动上料机”

一、上板机核心功能与工作原理

咱们这款上板机采用推板式+升降式双模式设计，工作流程：将装有PCB板的料框放入设备→设备接收到下位机（印刷机/贴片机）的求板信号→升降平台自动升降定位→推板机构平稳将PCB板推出→板子顺利进入下一道工序，全程SMEMA信号通讯，与整线设备无缝联动，实现全自动送板。

和传统人工上料相比，上板机的优势太明显了：人工上料容易出现板子歪斜、卡板，导致印刷机停机，影响产能；而上板机送板精度±0.1mm，不卡板、不歪斜、不叠板，送板速度0-5米/分钟可调，完美匹配印刷机、贴片机的生产节奏，让产线不停机、不等待。

二、上板机核心技术优势

1. 双模式设计，灵活适配：支持料框上板、叠板上板两种模式，既可使用标准防静电料框，也可直接堆叠裸板，适配不同生产场景；单轨、双轨机型可选，满足单面板、双面板生产需求。

2. SMEMA标准接口，无缝对接：配备国际通用SMEMA通讯接口，可与任何品牌的印刷机、贴片机、接驳台对接，信号互通、联动运行，无需改装，即装即用。

3. 精准推板，保护PCB：采用柔性推板机构，推板力度可调，避免推坏PCB板边缘、焊盘；配备卡板自动检测、过载保护功能，遇到卡板立即停机，保护设备和板材。

4. 智能操控，简单便捷：触摸屏显示运行状态、故障代码、生产计数，一键启动、一键停机，可存储10组以上生产参数，换款时直接调用，无需重复设置，换线效率提升50%。

5. 坚固耐用，运维简单：机架采用加厚钣金焊接+高温烤漆，不变形、不生锈；传动部件采用进口轴承、导轨，磨损小、寿命长，日常只需简单清洁，无需复杂维护。

6. 节能低耗，成本更低：整机功率仅0.35KW，24小时运行耗电量不足8度，能耗极低，长期使用更省钱。

三、上板机与吸板机的搭配方案

1. 小型产线：吸板机+单轨上板机，适合500片/天以下产能，成本低、占地小；

2. 中型产线：吸板机+双轨上板机，适合1000-2000片/天产能，效率翻倍；

3. 大型产线：双吸板机+双轨上板机，适合3000片/天以上产能，满足大批量生产。
