无铅回流焊工艺特点与核心要点

无铅回流焊的一种主流工艺思路，是采用接近传统锡铅焊接温度的参数来完成无铅焊接，这种低温工艺的优势十分明显：无需大规模更换原有生产设备，生产能耗更低，元器件因高温损坏的风险也大幅降低。但这类工艺对DFM设计和回流焊工艺调试的要求极高，生产人员必须熟练掌握回流焊工艺的调整逻辑，以及各类工艺偏差的补偿方法。

SMT无铅回流焊的整体生产流程和传统有铅回流焊差异不大，依然是钢网印刷锡膏、元件贴装（包含片状被动元件高速贴片，以及异形大尺寸元件自动安放）、热风回流焊接、清洗与品质检测这几个核心环节。两者的区别在于无铅锡膏的熔点更高、焊接润湿性变差，生产过程中更容易出现空洞、立碑、爆板等问题，湿敏封装元件也更容易受损，需要生产人员转变思路重新适配工艺。

从多年的量产实践经验来看，影响回流焊焊接质量的核心因素只有四个：锡膏本身的品质、印刷工艺参数、回流焊设备的性能，以及回流焊曲线的合理选定，只要把这四点管控到位，绝大多数焊接问题都可以得到有效解决。

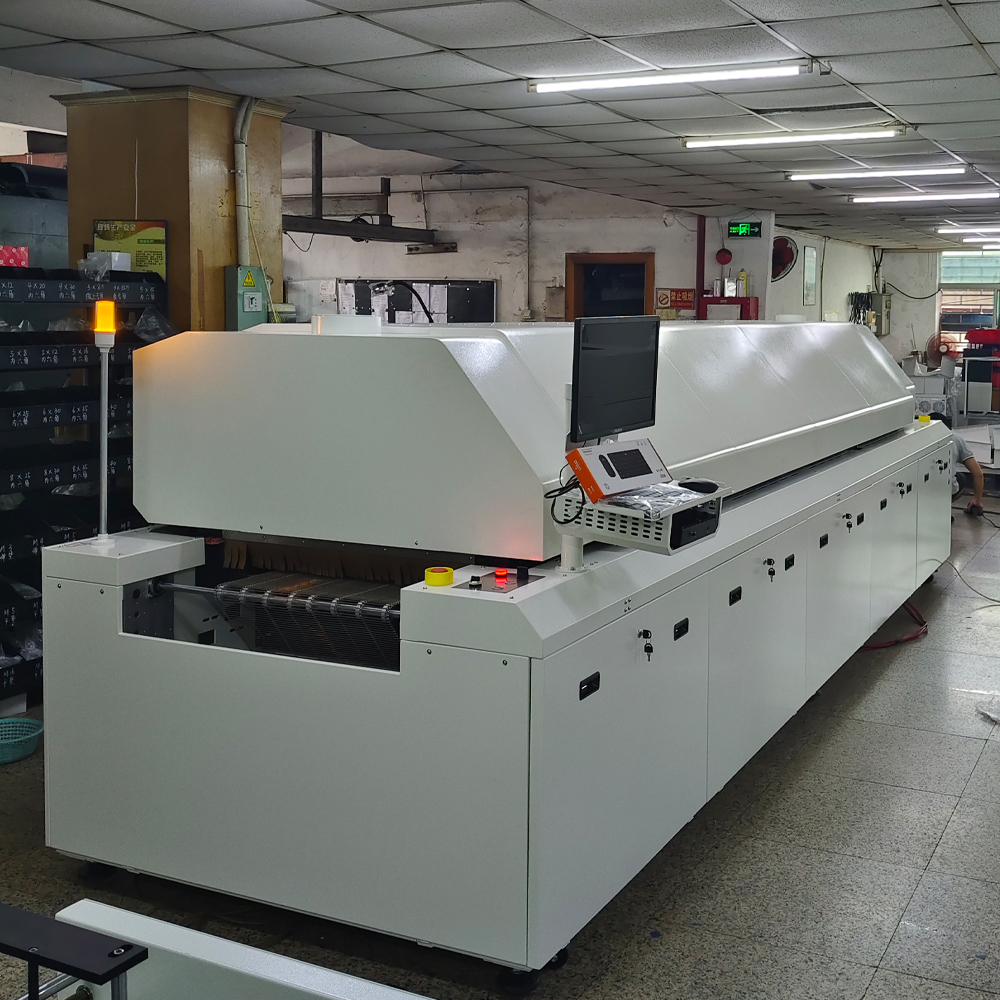

无铅回流焊本身还具备多项独特优势：一是控温精度可达±2℃，温度控制表现优异；二是功能覆盖场景广，可支持线路板预热、有铅焊接、无铅焊接、芯片老化、红胶固化等多种工艺；三是炉体采用内外弧形结构设计，更有利于热风均匀流动，让工艺曲线更贴合标准要求；四是全流程自动化，实现全自动精密无铅焊接，整条工艺曲线全部由系统自动管控，可轻松完成双面贴装或混装产品的焊接工艺。

无铅化之后，助焊剂在高温环境下氧化带来的污染问题会变得更加突出，传统有铅回流焊设备大多配套助焊剂管理系统，避免含有大量助焊剂的高温气流进入冷却区，凝结在散热片和炉体内，降低冷却效率同时污染设备腔体。无铅回流焊系统会把含有大量助焊剂的高温气流从预热区、回流区及冷却区前端抽出，经过体外冷却过滤系统净化后，再把洁净的气体送回炉内，这套设计在使用氮气保护焊接时，还可以形成闭循环回路，大幅减少氮气的消耗量。如果企业生产规模不大，助焊剂污染程度较低，也可以通过定期拆机清洁的方式维持设备性能，无需额外升级整套助焊剂管理系统。

无铅回流焊属于回流焊的细分品类，早期的回流焊设备全部采用含铅焊料进行生产，随着大众环保意识不断提升，无铅焊接技术逐步成为行业主流，无铅回流焊也得到了大范围普及。这类设备的核心变化首先体现在焊料等材料层面，而在生产工艺层面，带来最大改变的就是整套焊接流程的参数体系。
