从环保刚需到生产核心：无铅回流焊重塑电子制造新范式

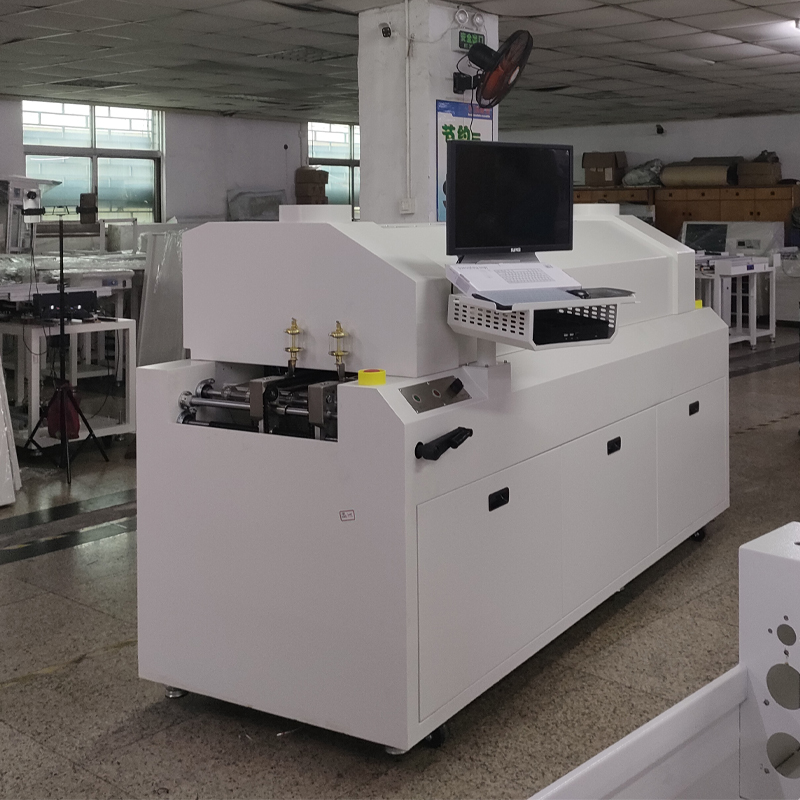

在全球“双碳”目标与环保法规持续收紧的当下，电子制造行业的绿色转型早已不是可选的“加分项”，而是关乎市场准入的“生存底线”。作为SMT生产线的核心环节，无铅回流焊正在成为万千电子企业实现合规生产、提升产品竞争力的关键抓手。 传统含铅锡焊统治电子制造领域半个世纪，但其带来的铅污染问题长期威胁生态与人体健康。数据显示，早年全球电子废弃物中每年铅排放量高达12万吨，六成以上直接进入土壤与水源。随着欧盟RoHS指令、中国《电子信息产品污染控制管理办法》等政策落地，含铅工艺的生存空间被持续压缩，无铅回流焊的普及成为行业必然趋势。 很多企业在转型初期曾陷入“无铅工艺难度大、成本高”的误区，实际上成熟的无铅回流焊设备早已通过技术迭代破解了这些痛点。不同于传统有铅焊接195-240℃的宽松工艺窗口，无铅锡膏的熔点提升至217℃，仅留230-240℃的狭窄可控区间，这恰恰倒逼设备厂商在温度均匀性上实现突破。如今主流的无铅回流焊可将横向温差控制在±1℃以内，配合精准的“平顶式”温区设计，让所有焊点同步进入最佳焊接区间，最终形成厚度0.5-3.5μm的理想金属间化合物，焊点强度比传统工艺提升20%以上。 国内某头部智能手机主板工厂的改造案例颇具代表性：引入全新无铅回流焊后，生产线同步配套低氧氮气保护系统，焊点氧化率直接降低60%，焊锡润湿性提升25%，虚焊、连锡等常见缺陷几乎被完全消除，产品良率从92%跃升至99.2%，每年仅返工成本就节省近百万元。更重要的是，全流程无铅化让产品顺利进入欧盟、北美等主流市场，不再因环保合规问题被扣押退货，品牌国际认可度大幅提升。 如今无铅回流焊的价值早已超越“替代含铅工艺”的基础需求，它正在成为电子企业构建核心竞争力的支点。从消费电子到汽车电子，从医疗设备到5G通信基站，无铅回流焊正在为每一块电路板注入更可靠、更绿色的基因，推动整个行业向可持续发展的未来稳步迈进。
